Трансформатор типа ОНДЦЭ-8000/10П-У2
Описание
Условные обозначения трансформаторов
НДЦ –Принудительная циркуляция воздуха и масла с направленным потоком масла.
Э – Для работы на электроподвижном составе.
8000 – Номинальная мощность, кВА.
10 – Номинальное напряжение сетевой обмотки, кВ.
П – Подвесное исполнение.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.
Основные технические характеристики
Основные технические характеристики трансформатора
Наименование параметра
Значение
Тип трансформатора
ОНДЦЭ-8000/10-П-У2
Номинальная мощность сетевой обмотки , кВА
7974
Номинальное напряжение сетевой обмотки, кВ
10
Частота питающей сети, Гц
50
Номинальное напряжение тяговой обмотки на вводах, В
а₁–х₁, а₂–x₂, а₃–x₃, а–x₄, 660
а₁–1, 1-х₁, а₃–2, 2-х₃, 330
Номинальная мощность обмотки собственных нужд, кВА
-
Номинальное напряжение обмотки собственных нужд на вводах, В
a₅-3-390
a₅-4-480
a₅-x₅-630
Номинальная мощность обмотки собственных нужд на зажимах, кВА
а₅-3 390
а₅-4 192
а₅-х₅ 126
Общие потери, кВт
134,5
Схема и группа соединения обмоток
1/1-1-1-1-1-0-0-0-0-0
Масса масла, кг
1600
Масса полная, кг
9700
Габаритные размеры (LxBxH), мм
2530х1820х2575

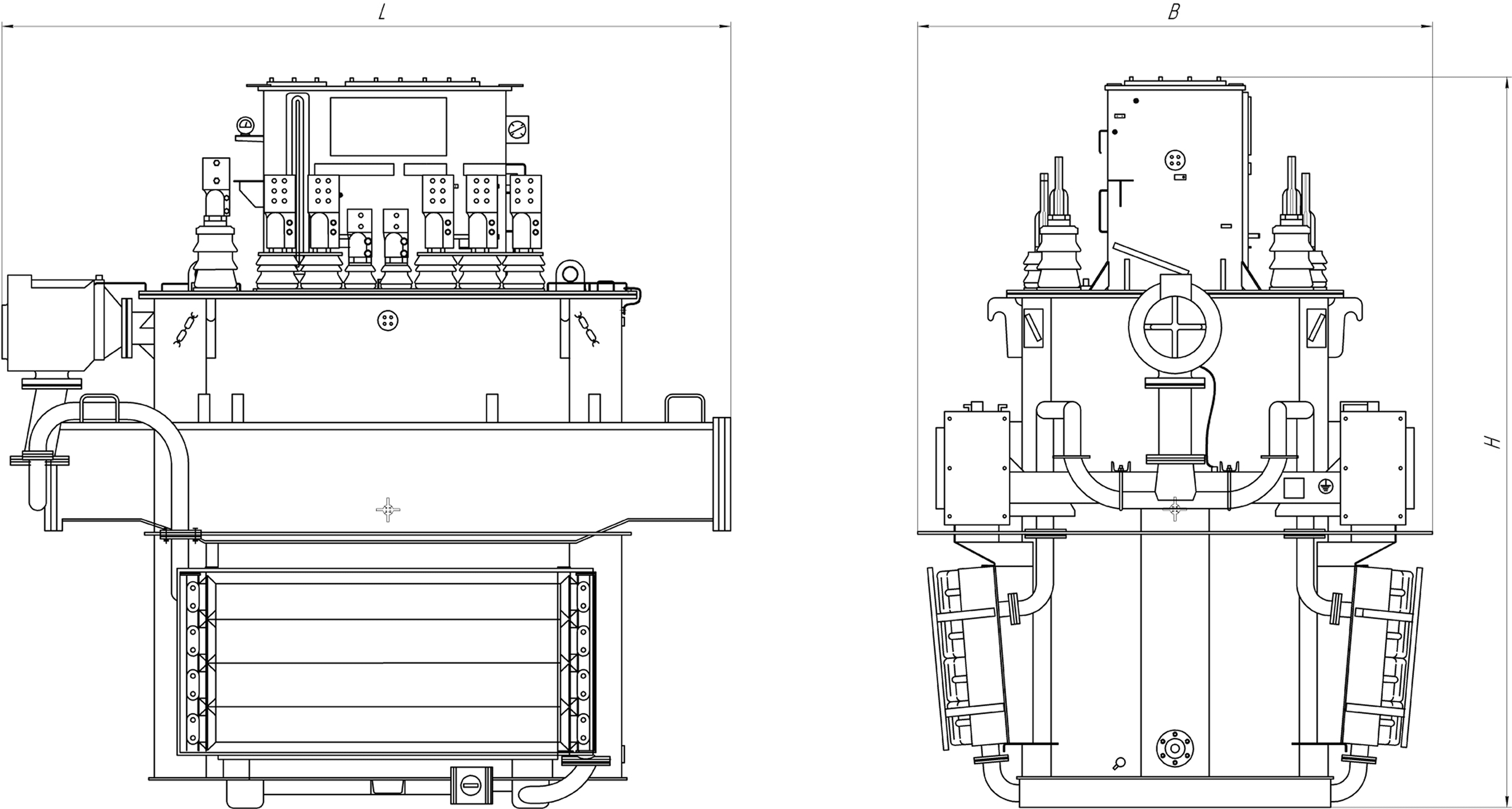

Габаритные чертежи
