Трансформатор типа ОНДЦЭ-5700/25Н-У2
Трансформатор предназначен для использования на магистральных пассажирских электровозах для преобразования контактной сети в напряжение цепей тяговых двигателей, возбуждения собственных нужд отопления и энергоснабжения поезда, а также для преобразования напряжения тяговых двигателей в напряжение контактной сети, возбуждения собственных нужд и энергоснабжения поезда. Циркуляция масла создается электронасосом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Климатическое исполнение У, категория размещения 2 по ГОСТ 15150 и ГОСТ 15543.1.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформатор предназначен для использования на магистральных пассажирских электровозах для преобразования контактной сети в напряжение цепей тяговых двигателей, возбуждения собственных нужд отопления и энергоснабжения поезда, а также для преобразования напряжения тяговых двигателей в напряжение контактной сети, возбуждения собственных нужд и энергоснабжения поезда. Циркуляция масла создается электронасосом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Климатическое исполнение У, категория размещения 2 по ГОСТ 15150 и ГОСТ 15543.1.
Условные обозначения трансформаторов
О – Однофазный.
НДЦ – Принудительная циркуляция воздуха и масла с направленным потоком масла.
Э – Для работы на электроподвижном составе.
5700 – Номинальная мощность, кВА.
25 – Номинальное напряжение сетевой обмотки, номинальная мощность, кВ.
Н – Напольное исполнение.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.
НДЦ – Принудительная циркуляция воздуха и масла с направленным потоком масла.
Э – Для работы на электроподвижном составе.
5700 – Номинальная мощность, кВА.
25 – Номинальное напряжение сетевой обмотки, номинальная мощность, кВ.
Н – Напольное исполнение.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.
Основные технические характеристики
| Основные технические характеристики | |
|
Наименование параметра
|
Значение
|
|
Тип трансформатора
|
ОНДЦЭ-5700/25 Н-У2
|
|
Номинальная мощность сетевой обмотки , кВА |
5683
|
|
Номинальное напряжение сетевой обмотки, кВ |
25
|
|
Частота питающей сети, Гц |
50
|
| Номинальное напряжение тяговой обмотки на вводах, В |
а₁-х₁ а₂-х₂ 1260
|
|
а₁-2, 2-х₁, а₂-4, 4-х₂ 630
|
|
|
а₁-1, 1-2, а₂-3, 3-4 315
|
|
|
Номинальная мощность обмотки собственных нужд, кВА |
243
|
| Номинальное напряжение обмотки собственных нужд на вводах, В | а₃-5 225 |
| а₃-х₃ 405 | |
| Номинальная мощность обмотки возбуждения, кВА | 175 |
| Номинальное напряжение обмотки возбуждения на вводах, В | а₄-6 135 |
| 6-х₄ 135 | |
| Номинальная мощность обмотки отопления, кВА | 300 |
| Номинальное напряжение обмотки отопления на вводах, В | a₅-x₅ 3012 |
| Общие потери трансформатора, кВт | 57 |
| Схема и группа соединения обмоток | 1/1-1-1-1-1-0-0-0-0-0 |
| Масса масла, кг | 1800 |
| Масса полная, кг | 9300 |
| Габаритные размеры (LxBxH), мм | 2055х1876х2445 |

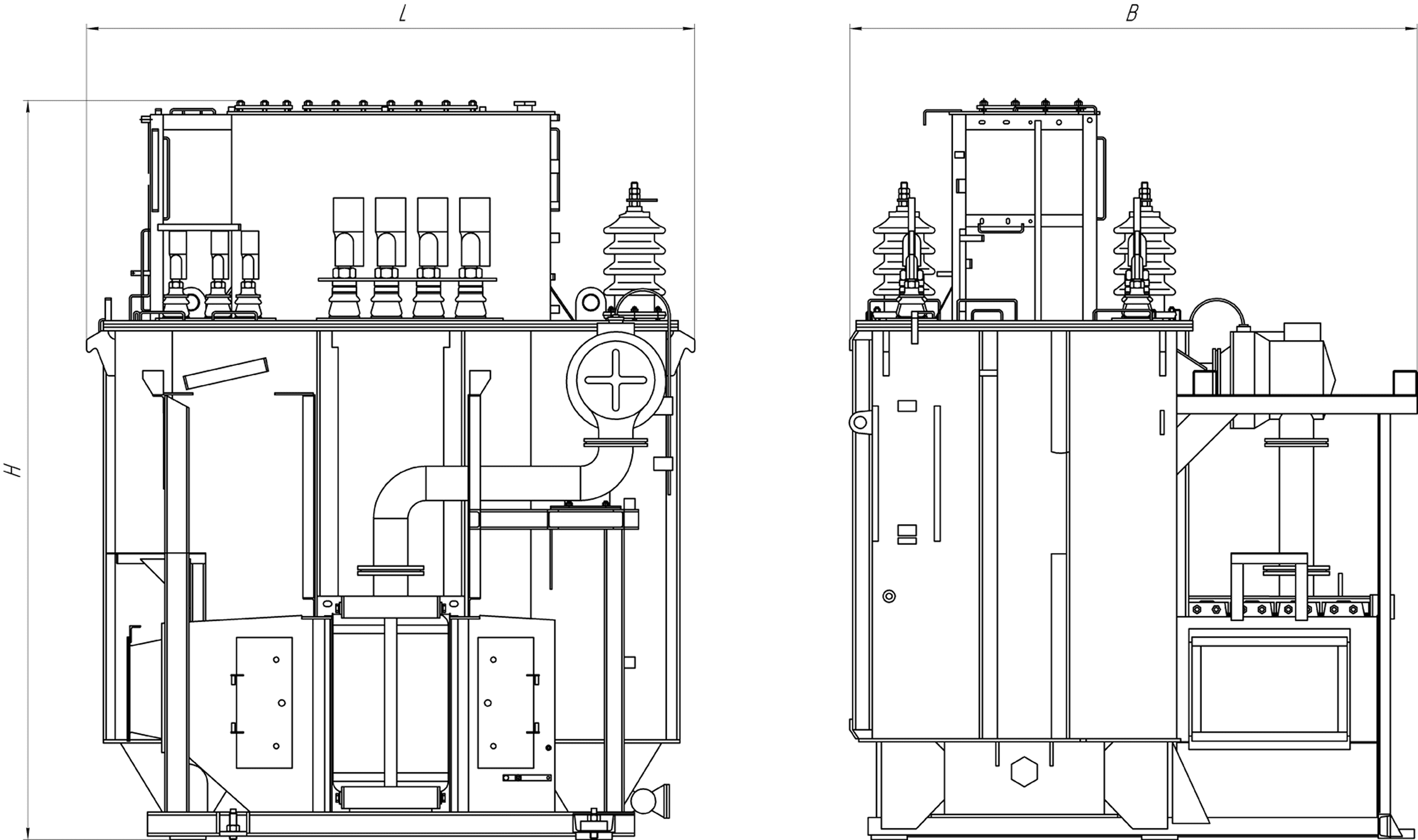

Габаритные чертежи
Трансформатор предназначен для использования на магистральных пассажирских электровозах для преобразования контактной сети в напряжение цепей тяговых двигателей, возбуждения собственных нужд отопления и энергоснабжения поезда, а также для преобразования напряжения тяговых двигателей в напряжение контактной сети, возбуждения собственных нужд и энергоснабжения поезда. Циркуляция масла создается электронасосом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Климатическое исполнение У, категория размещения 2 по ГОСТ 15150 и ГОСТ 15543.1.
