Трансформатор тяговый ОНДЦЭ-4350/25П-У2
Тяговый трансформатор типа ОНДЦЭ – 4350/25К-У2 предназначен для грузовых электровозов ЭС5К, 2ЭС5К, 3ЭС5К, 4ЭС5К эксплуатирующихся на железных дорогах, электрифицированных на переменном токе напряжением 25 кВ, частотой 50 Гц. Трансформатор преобразовывает напряжение контактной сети в напряжение питания тяговых двигателей, цепей обмоток возбуждения тяговых двигателей и цепей собственных нужд электровоза. Кроме этого трансформатор, обеспечивает реализацию режима инвертирования (преобразование напряжения тяговых двигателей в напряжения контактной сети, возбуждения тяговых двигателей и собственных нужд).
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Тяговый трансформатор типа ОНДЦЭ – 4350/25К-У2 предназначен для грузовых электровозов ЭС5К, 2ЭС5К, 3ЭС5К, 4ЭС5К эксплуатирующихся на железных дорогах, электрифицированных на переменном токе напряжением 25 кВ, частотой 50 Гц. Трансформатор преобразовывает напряжение контактной сети в напряжение питания тяговых двигателей, цепей обмоток возбуждения тяговых двигателей и цепей собственных нужд электровоза. Кроме этого трансформатор, обеспечивает реализацию режима инвертирования (преобразование напряжения тяговых двигателей в напряжения контактной сети, возбуждения тяговых двигателей и собственных нужд).
Условные обозначения трансформаторов
О – Однофазный.
НДЦ – Принудительная циркуляция воздуха и масла с направленным потоком масла.
Э – Для работы на электроподвижном составе.
4350 – Номинальная мощность, кВА.
25 – Номинальное напряжение сетевой обмотки, номинальная мощность, кВА.
П – Подвесной.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.
НДЦ – Принудительная циркуляция воздуха и масла с направленным потоком масла.
Э – Для работы на электроподвижном составе.
4350 – Номинальная мощность, кВА.
25 – Номинальное напряжение сетевой обмотки, номинальная мощность, кВА.
П – Подвесной.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.
Основные технические характеристики
| Трансформаторы типа ОНДЦЭ-4350/25П-У2 |
|
| Наименование параметра |
Значение |
| Тип трансформатора |
ОНДЦЭ-4350/25 П-У2 |
| Номинальная мощность сетевой обмотки , кВА |
4345 |
| Номинальное напряжение сетевой обмотки, кВ |
25 |
| Частота питающей сети, Гц |
50 |
| Номинальное напряжение тяговой обмотки на вводах, В | а₁-х₁ а₂-х₂ 1260 |
| а₁-2, 2-х₁, а₂-4, 4-х₂ 630 |
|
| а₁-1, 1-2, а₂-3, 3-4 315 |
|
| Номинальная мощность обмотки собственных нужд, кВА | 205 |
| Номинальное напряжение обмотки собственных нужд на вводах, В | а₄-х₄ 401 |
| а₄-6 229 | |
| Номинальная мощность обмотки возбуждения, кВА | 112 |
| Номинальное напряжение обмотки возбуждения на вводах, В |
а₃-5 86 |
| 5-х₃ 86 | |
| Номинальная мощность обмотки отопления, кВА | - |
| Номинальное напряжение обмотки отопления на вводах, В | - |
| Общие потери трансформатора, кВт | 60,5 |
| Схема и группа соединения обмоток | 1/1-1-1-1-0-0-0-0 |
| Масса масла, кг | 1450 |
| Масса полная, кг | 7500 |

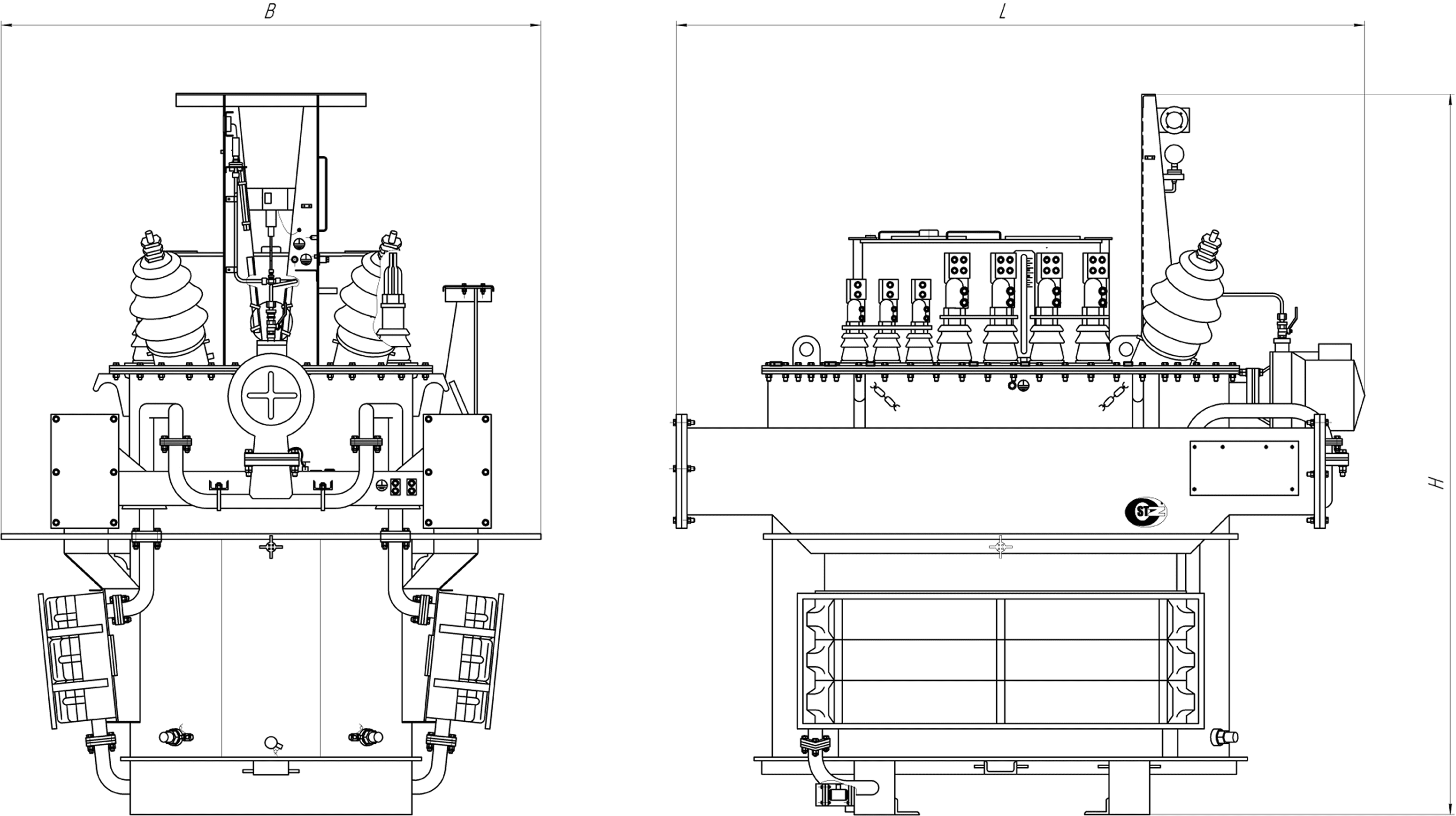

Габаритные чертежи
Тяговый трансформатор типа ОНДЦЭ – 4350/25К-У2 предназначен для грузовых электровозов ЭС5К, 2ЭС5К, 3ЭС5К, 4ЭС5К эксплуатирующихся на железных дорогах, электрифицированных на переменном токе напряжением 25 кВ, частотой 50 Гц. Трансформатор преобразовывает напряжение контактной сети в напряжение питания тяговых двигателей, цепей обмоток возбуждения тяговых двигателей и цепей собственных нужд электровоза. Кроме этого трансформатор, обеспечивает реализацию режима инвертирования (преобразование напряжения тяговых двигателей в напряжения контактной сети, возбуждения тяговых двигателей и собственных нужд).
