Радиаторы с теплоотдачей на 30-35% выше, чем пластинчатые.
01о радиаторах

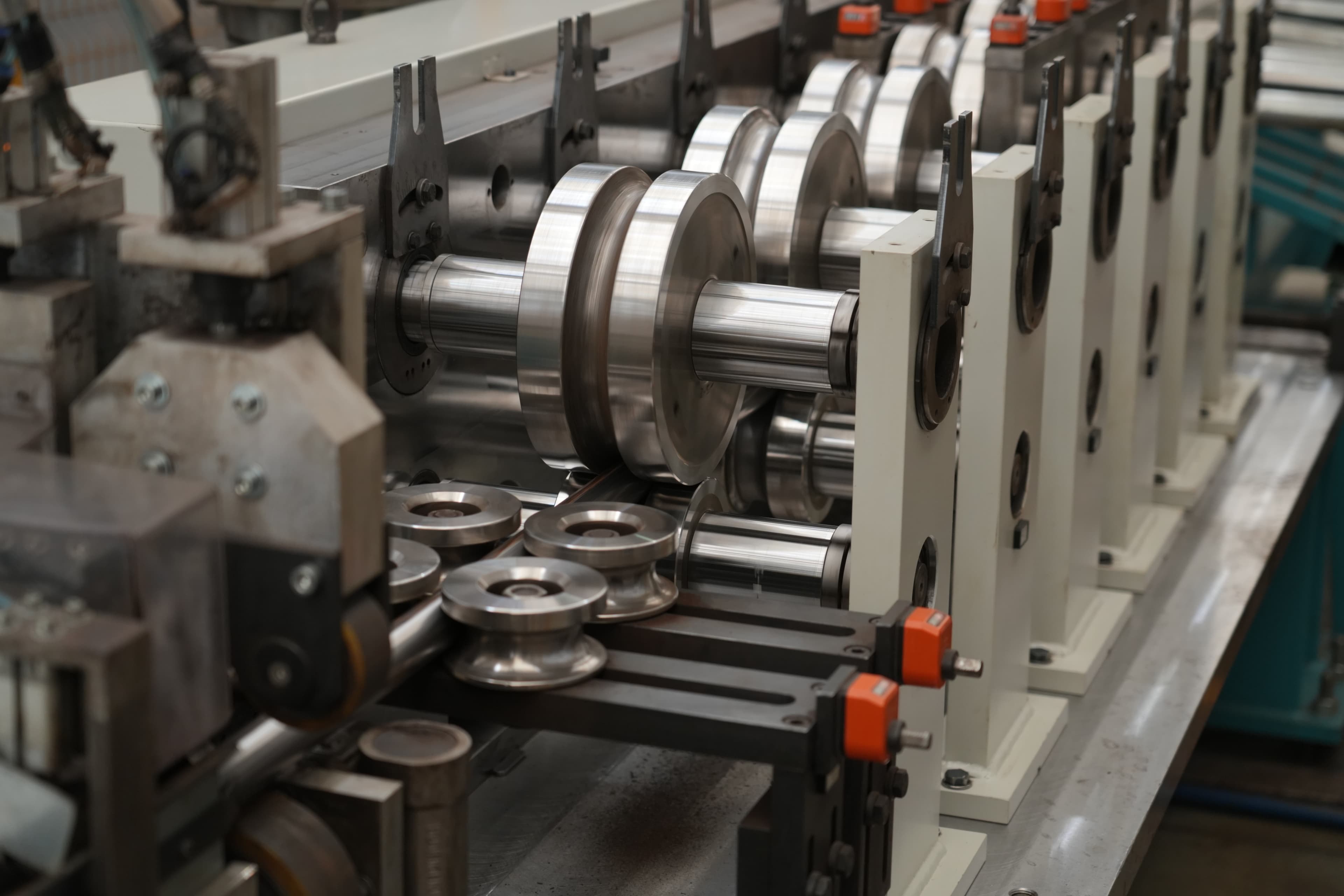

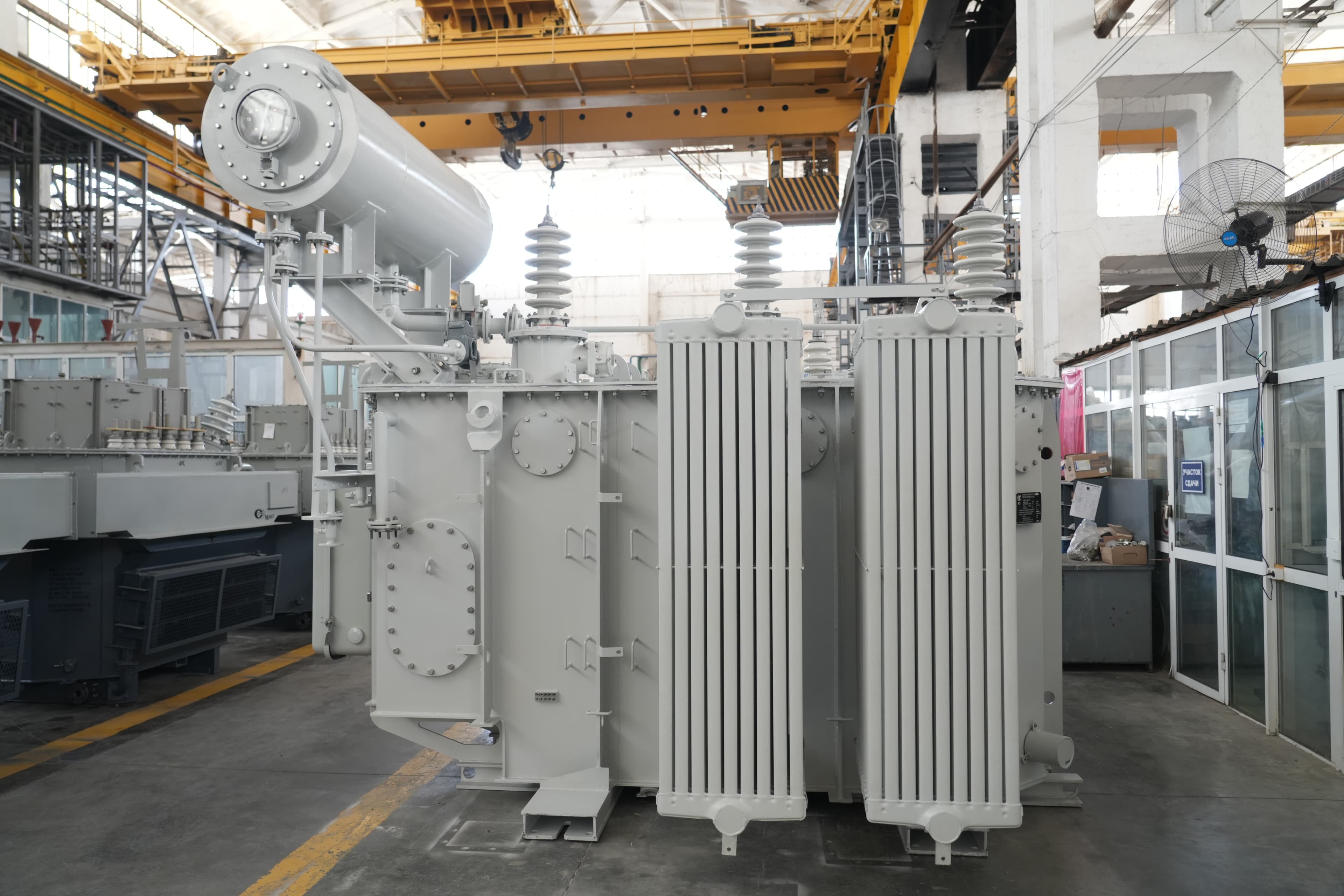

Каждая секция радиатора изготовлена из высококачественных стальных труб (ГОСТ 10704-91), отформованных в овальное сечение.
Радиаторы ЧТЗ изготовлены из труб овального сечения из высококачественной стали. Каждый элемент состоит из девяти овальных труб, толщиной 1 мм, автоматически приваренных к двум запрессованным стальным крышкам толщиной 1,5 мм. Радиатор может состоять из различного количества элементов (от 4 до 34) высотой от 800 до 3500 мм.
Превосходная циркуляция масла без какого-либо риска ламинарного перемещения и высокая тепловая эффективность, обусловленная также соотношением поверхностей, соприкасающихся с маслом и воздухом, позволяют радиаторам ЧТЗ отводить тепло примерно на 30% или даже больше, чем радиаторы, изготовленные из штампованной пластины.
02Две модели

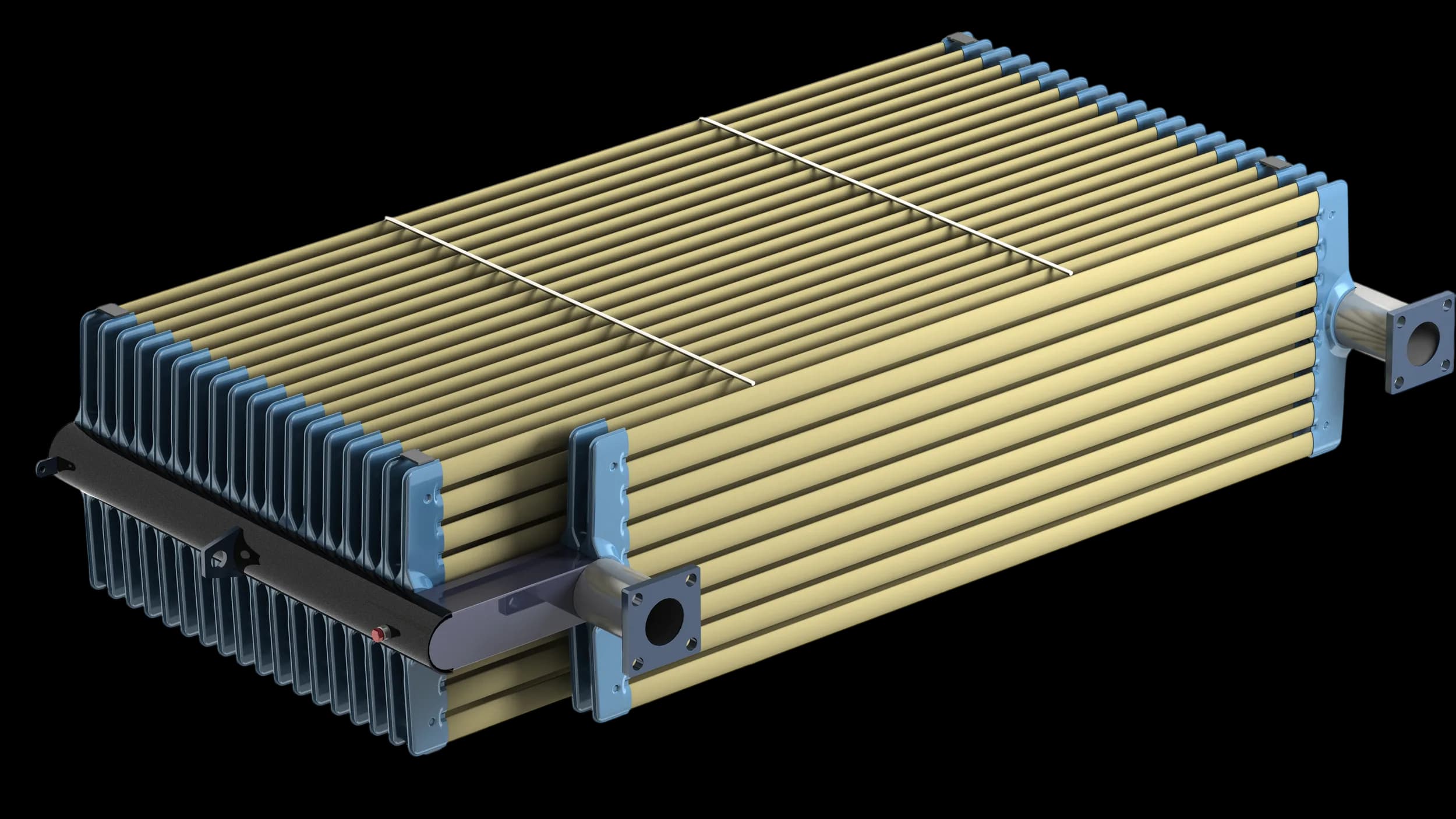

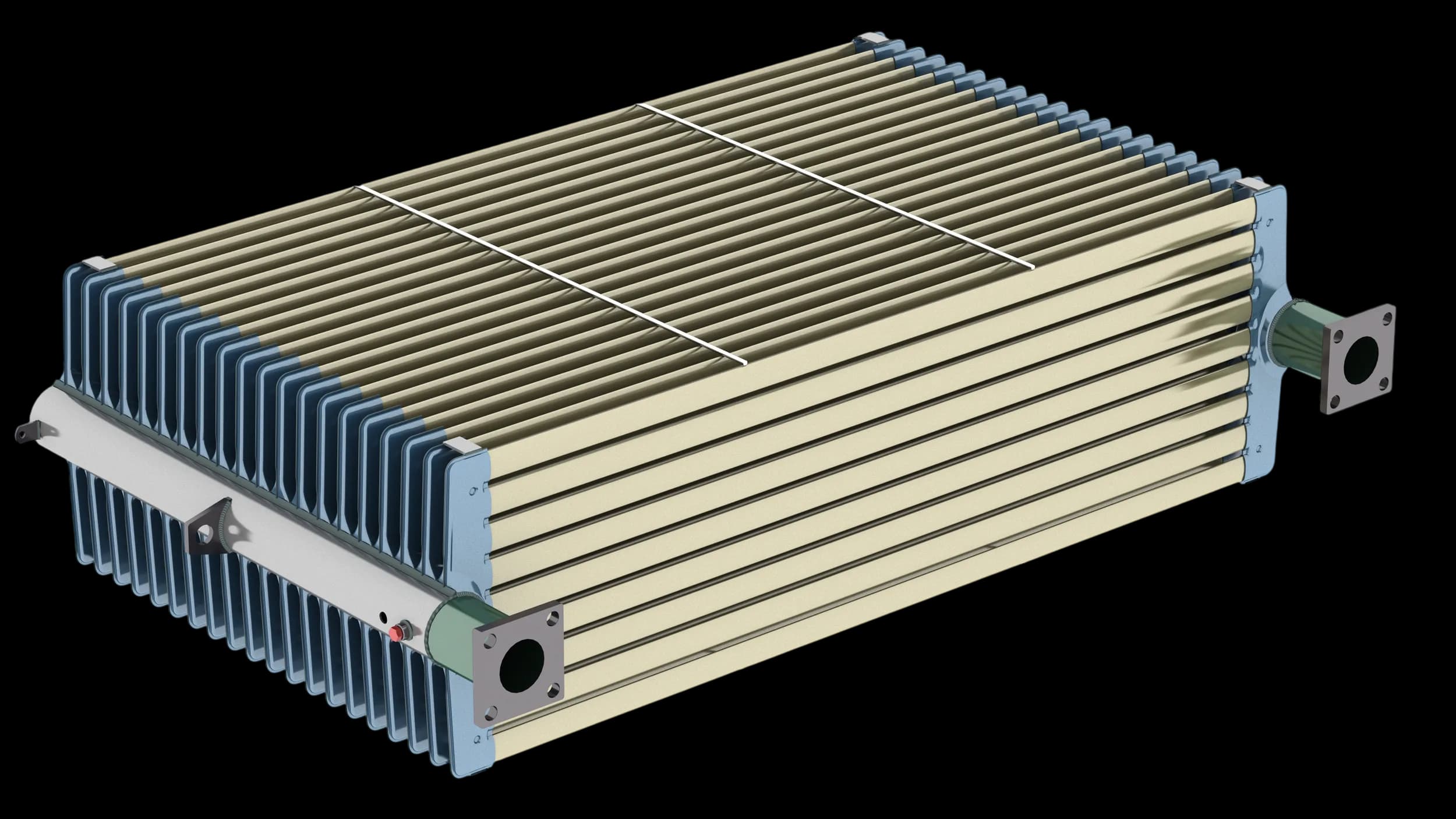

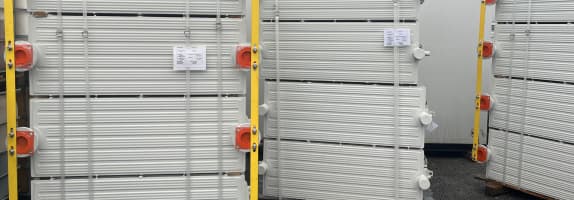

Мы изготавливаем две модели радиаторов
03Диаграмма эффективности
Диаграмма эффективности рассеивания радиаторов
высота радиатора, мм
рассеивание (W/m2)
04Сравнительная таблица
| Расстояние между фланцами, мм | Масса, кг | Площадь, м² | Сварные швы, мм |
|---|---|---|---|
| 800 | 7,2 | 0,92 | 2340 |
| 1700 | 15,83 | 2,02 | 4141 |
| 3000 | 28,3 | 3,61 | 6740 |
| 3500 | 33,1 | 4,23 | 7741 |
05наши преимущества
Почему наши радиаторы на шаг впереди?
- Доступная стоимость
- Лучшее использование доступного пространства
- Теплоотдача на 30–35% выше пластинчатых
- Экономия масла
- Экономия на монтажных и транспортных расходах
- Меньшее количество вентиляторов в случае ONAF
- Гибкость в размерах

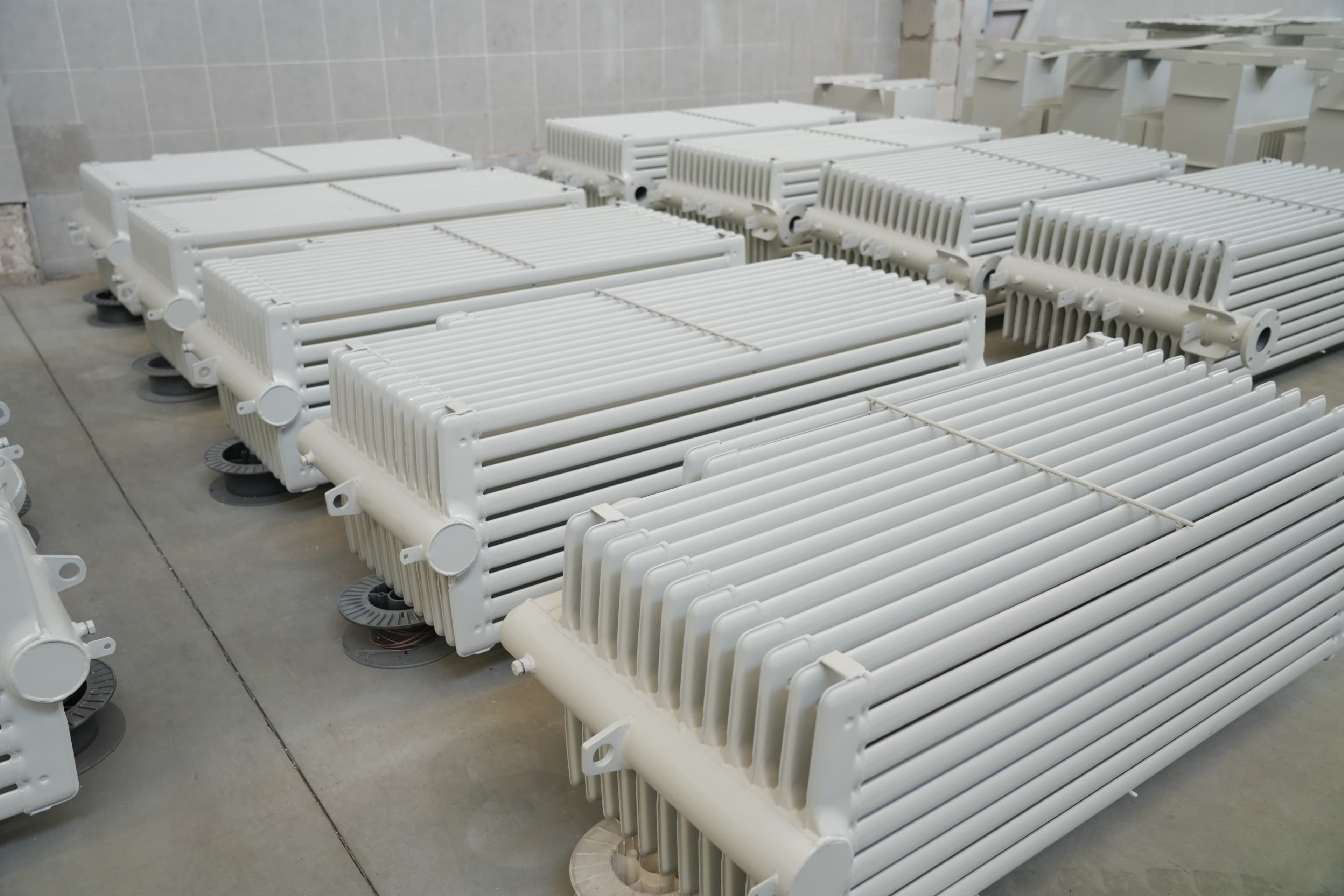

06Галерея
07Процессы изготовления
Общее описание процесса изготовления трубчатых радиаторов
Радиаторы АО «ЧТЗ» изготавливаются из секций (от 4 до 34) высотой от 800 до 3500 мм. Каждая секция состоит из труб овального сечения, обеспечивающих оптимальную циркуляцию масла без риска ламинарного течения.
Высокая тепловая эффективность достигается за счёт увеличенной поверхности теплообмена «масло–воздух». Благодаря такой конструкции радиаторы ЧТЗ на 25–30% эффективнее по сравнению с пластинчатыми радиаторами.

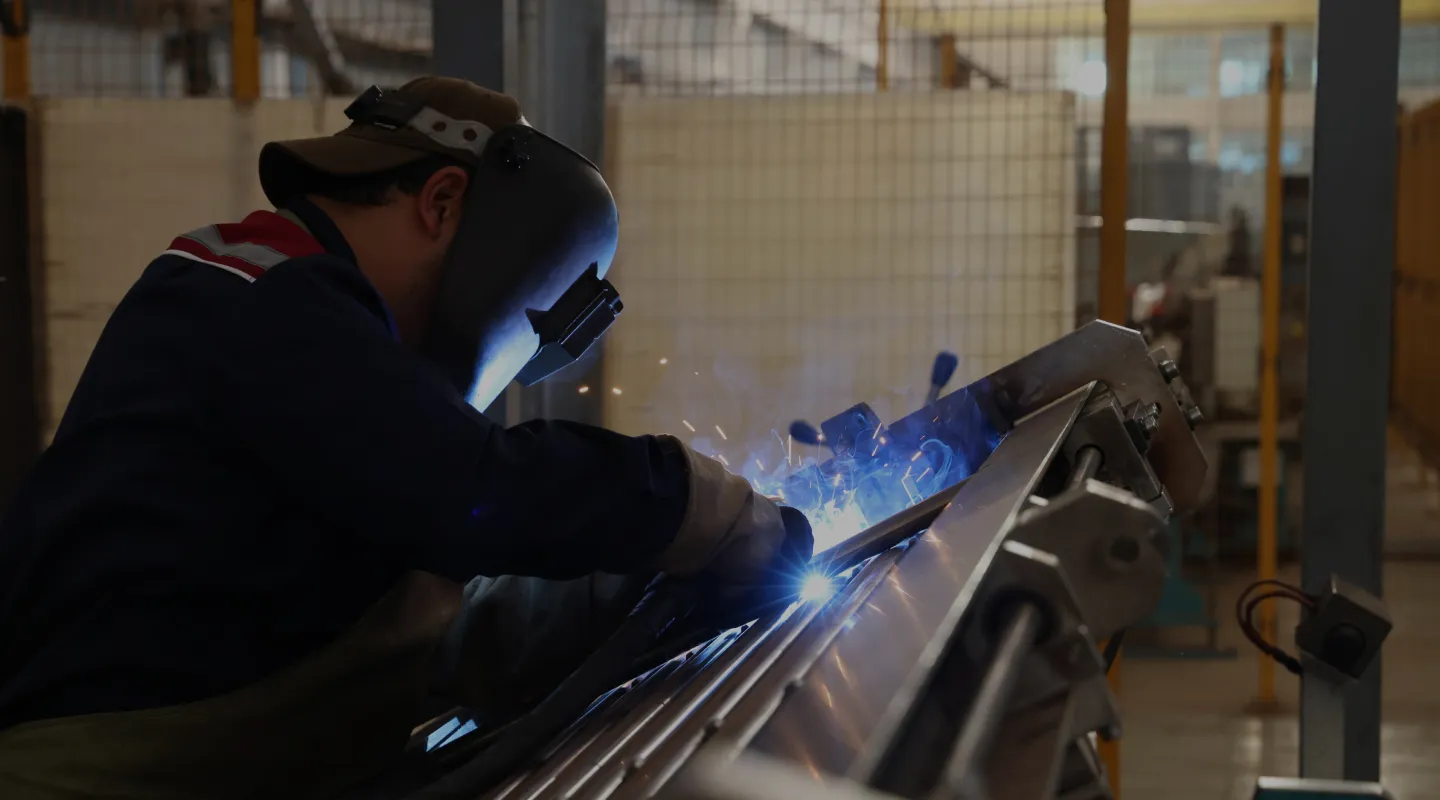

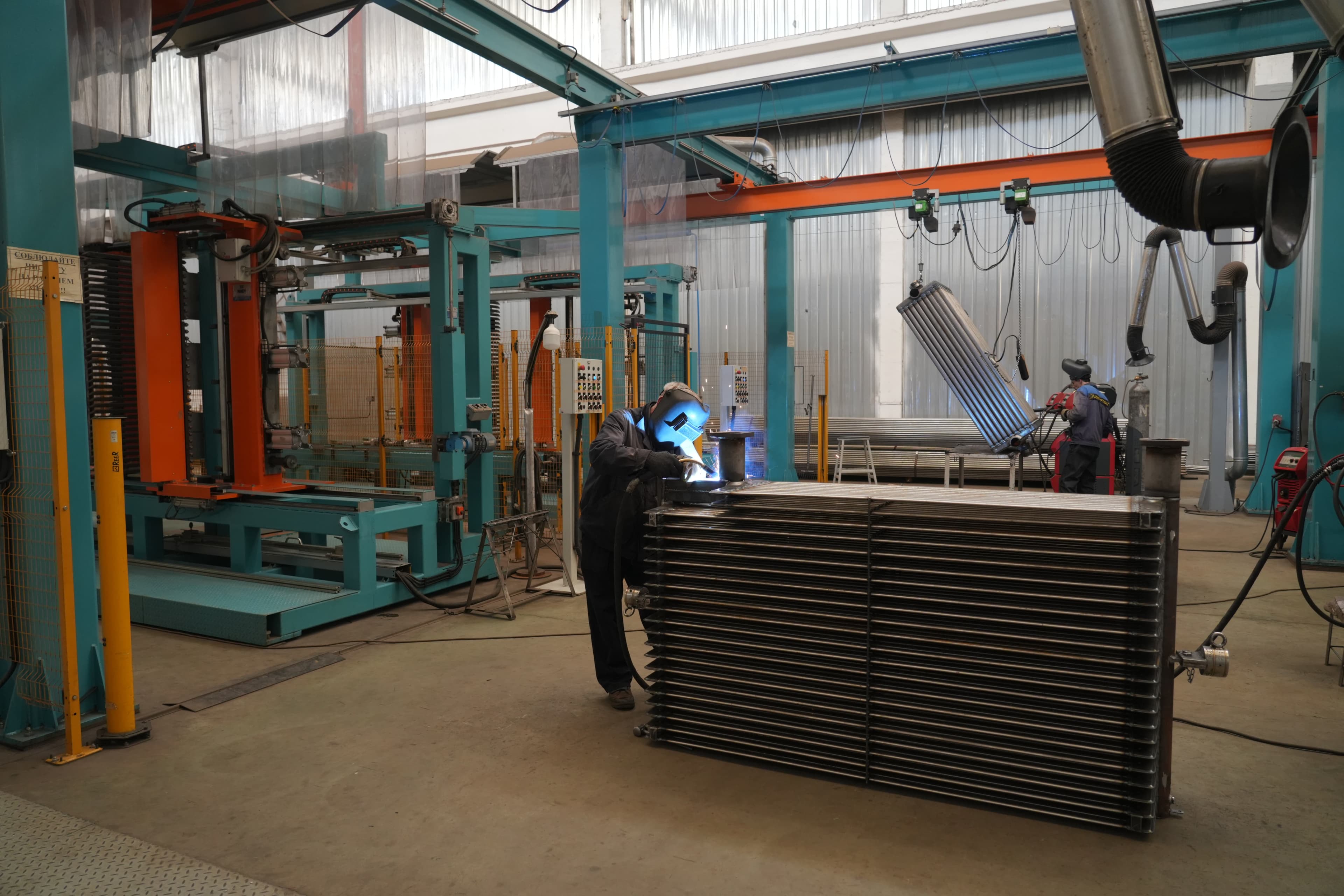

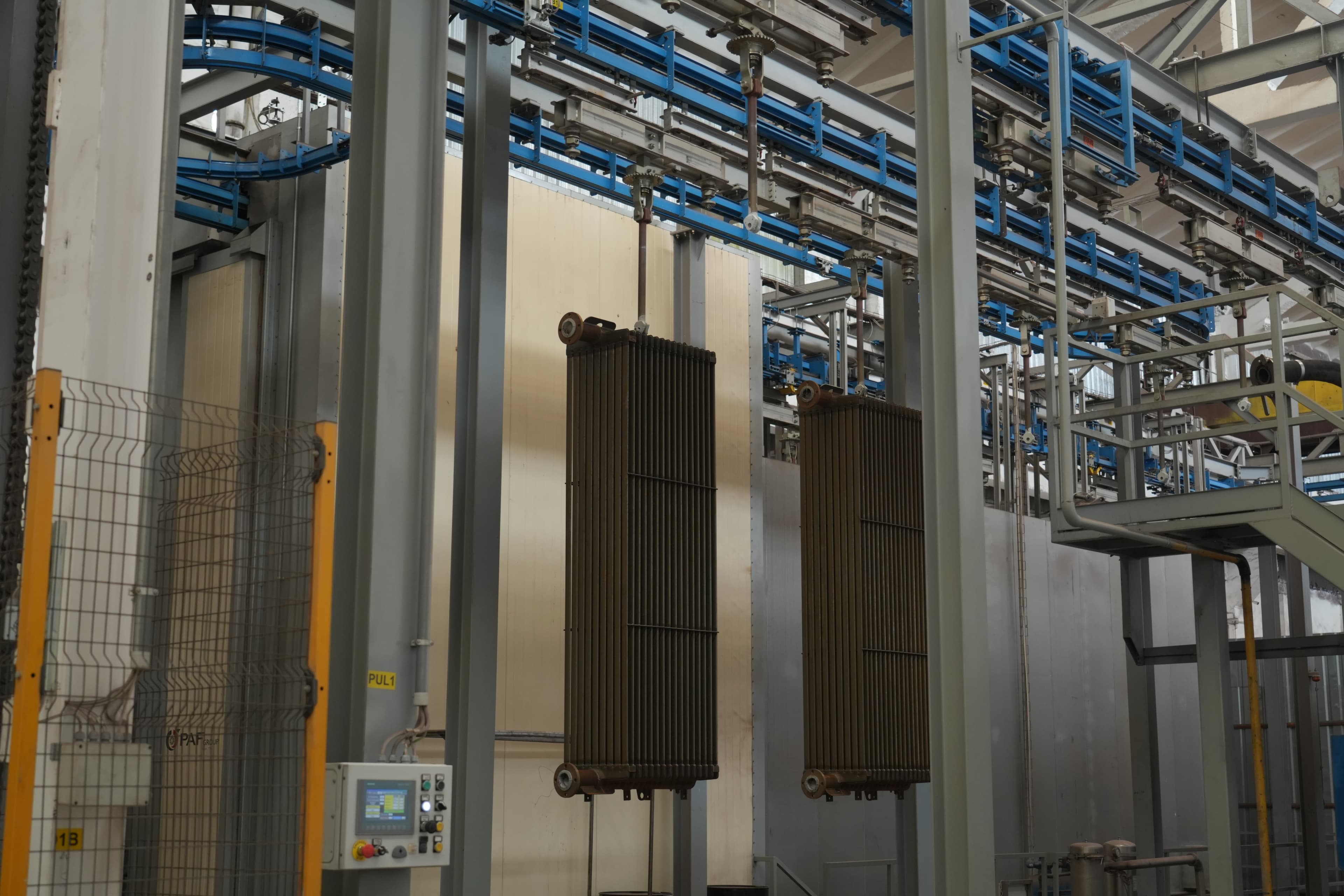

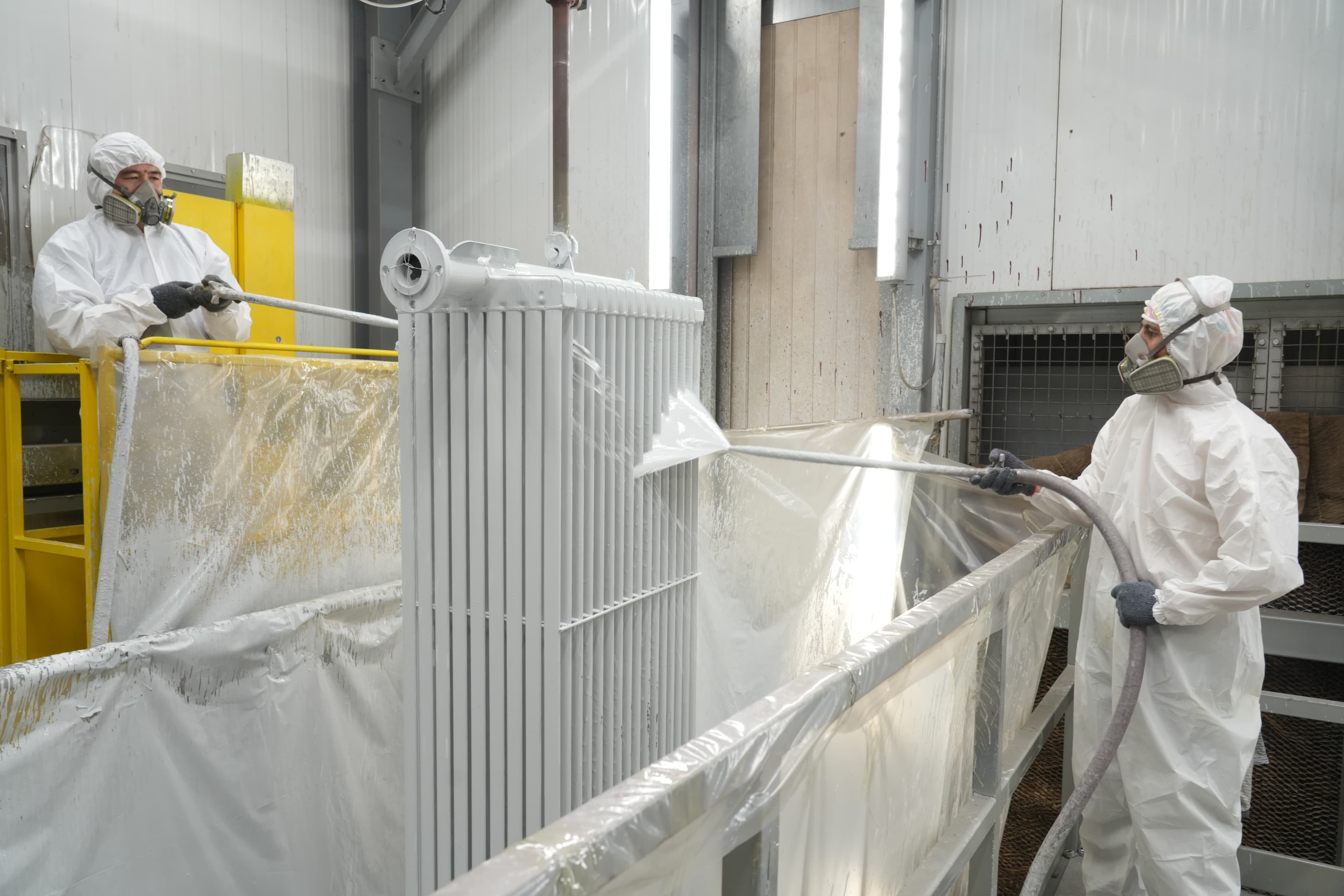

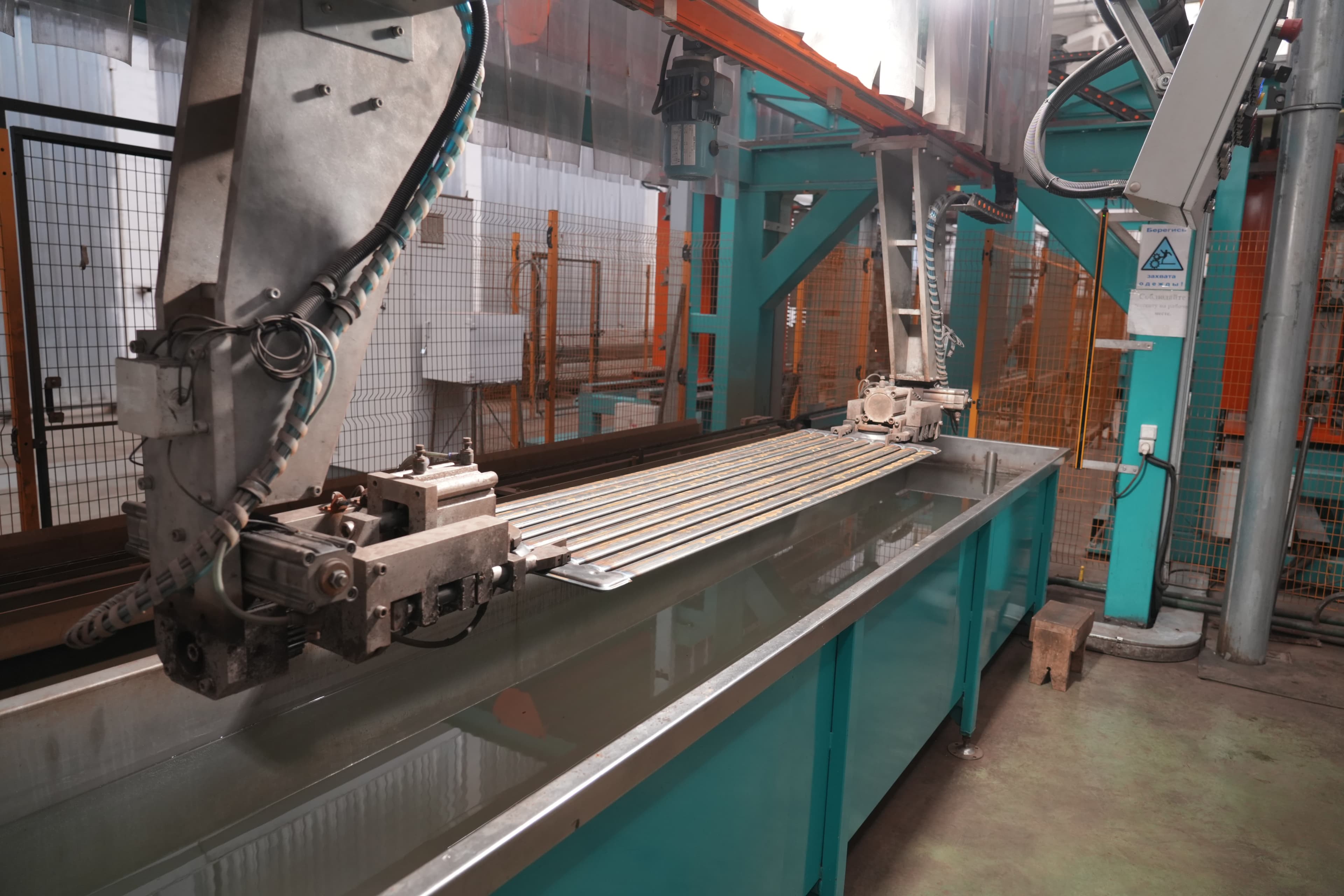

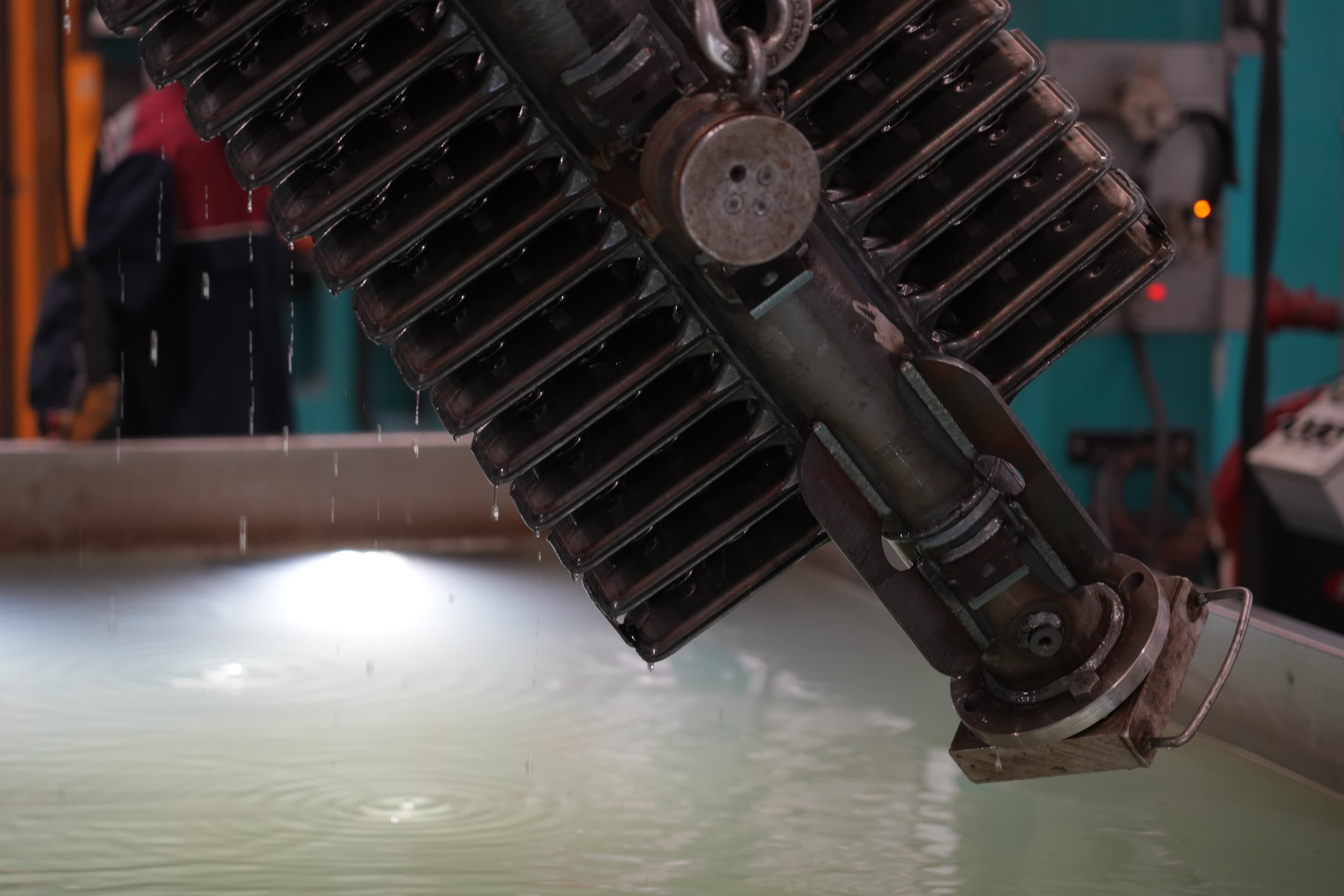

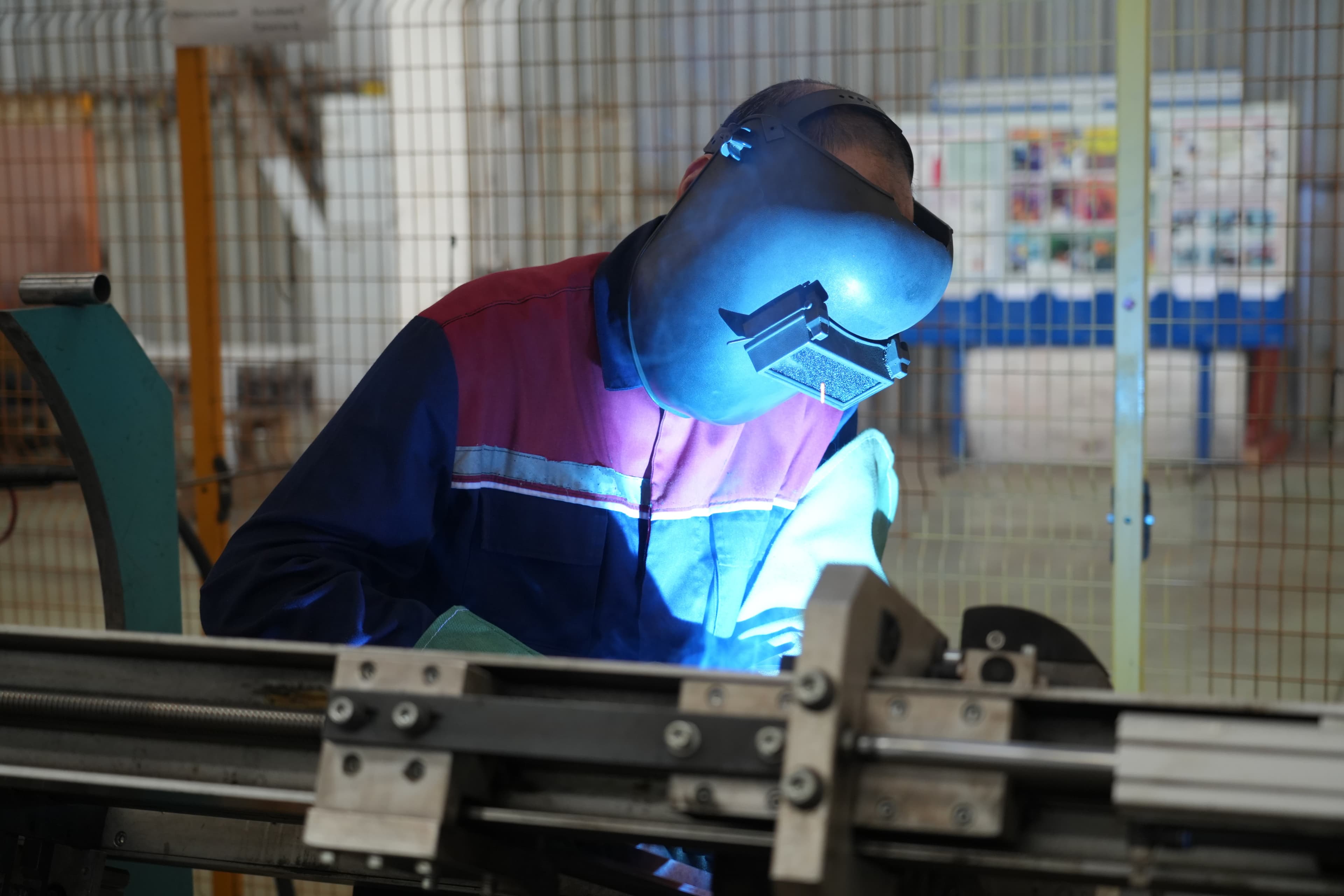

Производство осуществляется на современной автоматизированной линии с трёхкратным контролем герметичности. Радиаторы оснащаются всеми необходимыми узлами и аксессуарами для подключения вентиляторов, датчиков и другого оборудования. Перед покраской изделия проходят специальную внутреннюю и внешнюю обработку. Для обеспечения равномерного лакокрасочного покрытия требуемой толщины применяется метод погружения или облива в соответствии со стандартом ISO 12944-5.

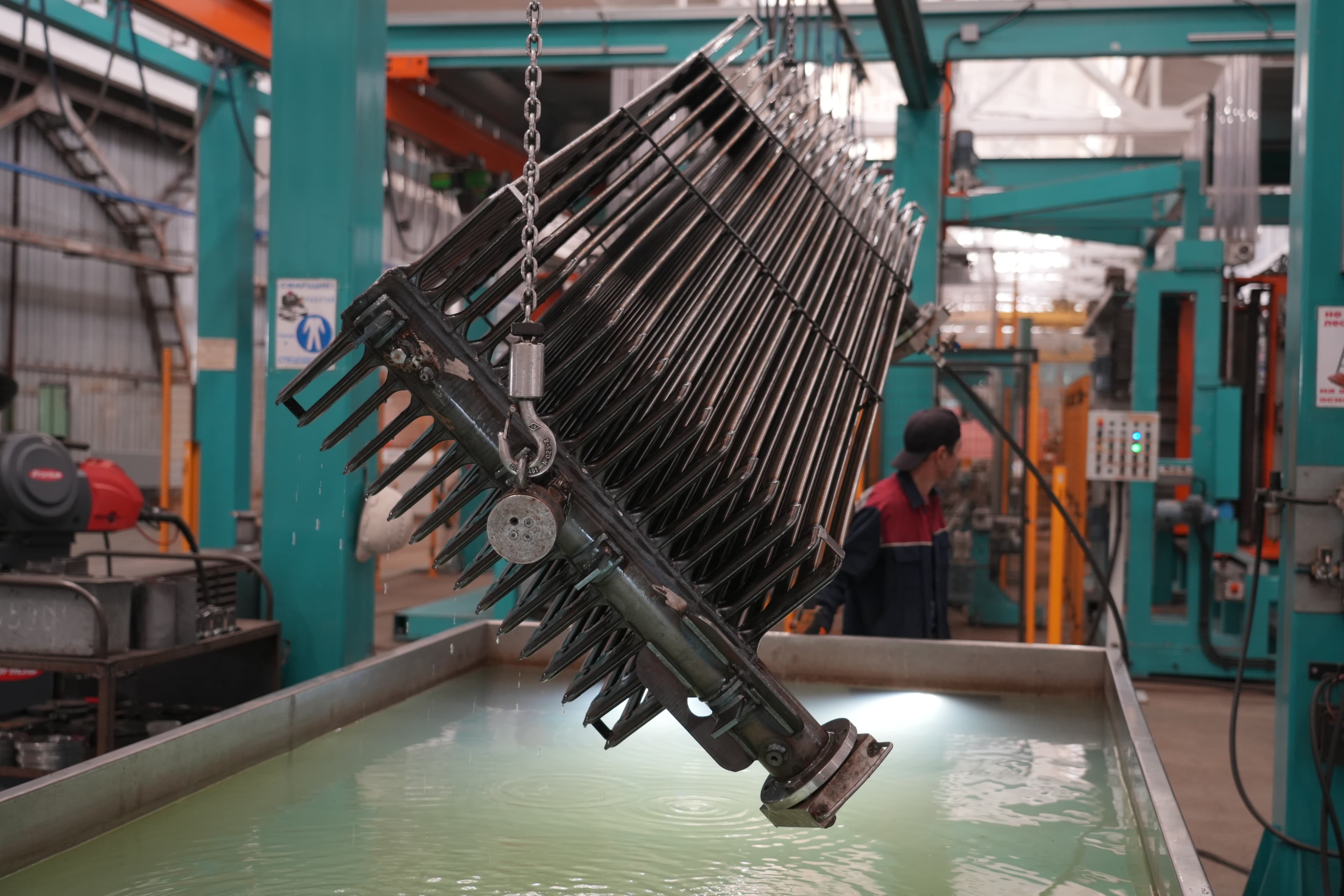

Внутренняя очистка выполняется чистым трансформаторным маслом, а гладкая форма труб обеспечивает полное удаление загрязнений, что является вторым основным преимуществом радиаторов ЧТЗ по сравнению с пластинчатыми радиаторами и соответствует требованиям стандарта ISO 4406.
Установка радиаторов осуществляется на индивидуальных поддонах с использованием специальных приспособлений, предотвращающих повреждения и попадание влаги и загрязнений внутрь изделия.
