Трансформаторы типа ОДЦЭ-2000/25П-У1; ОДЦЭР-1600/25П-У1
Трансформатор тяговый однофазный предназначен для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей и собственных нужд электропоездов переменного тока 25 кВ пригородного и местного сообщения. Циркуляция масла создается электронасосом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150 и ГОСТ 15543.1.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформатор тяговый однофазный предназначен для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей и собственных нужд электропоездов переменного тока 25 кВ пригородного и местного сообщения. Циркуляция масла создается электронасосом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150 и ГОСТ 15543.1.
Условные обозначения трансформаторов
О – Однофазный;
ДЦ – Принудительная циркуляция воздуха и масла;
Э – Для работы на электроподвижном составе;
Р – Со встроенным реактором;
Х – Номинальная мощность, kVA;
25 – Номинальное напряжение сетевой обмотки, kV;
П – Подвесное исполнение;
У1 – Категория размещения и климатическое исполнение по ГОСТ 15150.
Основные технические характеристики
|
Трансформаторы типа ОДЦЭ-2000/25П-У1; ОДЦЭР-1600/25П-У1
|
||
|
Наименование параметра
|
Значение | |
|
Тип трансформатора
|
ОДЦЭ-2000/25П-У1
|
ОДЦЭР-1600/25 П-У1
|
|
Номинальная мощность сетевой обмотки , кВА |
1600
|
965
|
|
Номинальное напряжение сетевой обмотки, кВ |
25
|
25
|
|
Номинальная частота, Гц |
50
|
50
|
|
Номинальная мощность тяговой обмотки, кВА |
1320
|
773
|
| Номинальное напряжение на выводах тяговой обмотки, В: |
1-42200
|
1-8 2208 |
|
(1-2)-(1-0)-(1-3)-(1-4)550-1100-1650-2200
|
||
| Номинальная мощность обмотки собственных нужд, кВА | 2х50=100 | 92 |
|
Номинальное напряжение на выводах обмотки
собственных нужд, В
|
а₂-а₃; а₄-а₅ 220
|
х₁-0₁ 220 |
| а₂-х₂; а₄ -х₄ 280 | х₂-0₁ 276 | |
| Номинальная мощность отопительной обмотки, кВА | 140 | 100 |
| Номинальное напряжение отопительной обмотки, В | 630 | 628 |
| Номинальная мощность обмотки возбуждения, кВА | 2х16=32 | - |
| Номинальное напряжение обмотки возбуждения на выводах, В: а₆ –х₆ ; а₇ –х₇ | 120 | - |
| Схема и группа соединения | 1/1-1-1-1-1-1-0-6-6-6-6-6 | 1/1-1-1-0-0-6 |
| Суммарные потери трансформатора, кВт | 36,5 | 22 |
| Масса масла, кг | 900 | 940 |
| Масса полная, кг |
3560
|
3680 |

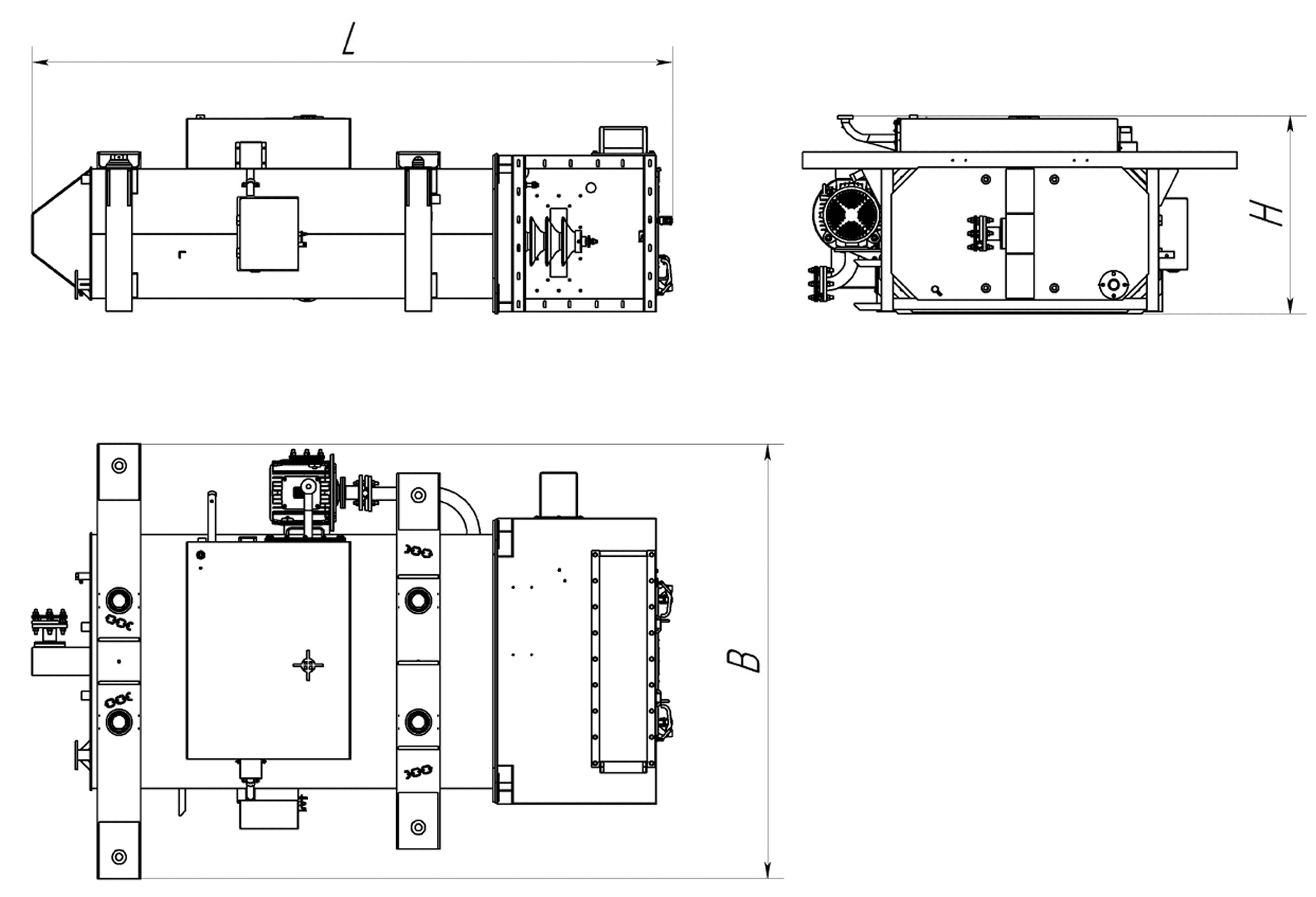

Габаритные чертежи
Трансформатор тяговый однофазный предназначен для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей и собственных нужд электропоездов переменного тока 25 кВ пригородного и местного сообщения. Циркуляция масла создается электронасосом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150 и ГОСТ 15543.1.
