Трансформатор типа ОДЦЭ-8500/10-У2
Трансформатор предназначен для преобразования напряжения цепей тяговых двигателей и собственных нужд агрегатов. Циркуляция создается электронасосом типа 1ТТ 63/10-У2 (ТУ 3631-005-00220150-2006) охладительные секции обдуваются воздухом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Трансформатор соответствует требованиям Ts 00212908-14:2018.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформатор предназначен для преобразования напряжения цепей тяговых двигателей и собственных нужд агрегатов. Циркуляция создается электронасосом типа 1ТТ 63/10-У2 (ТУ 3631-005-00220150-2006) охладительные секции обдуваются воздухом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Трансформатор соответствует требованиям Ts 00212908-14:2018.
Условные обозначения трансформаторов
О – Однофазный.
ДЦ – Охлаждение принудительная циркуляция воздуха и масла.
Э – Для работы на электроподвижном составе.
8500 – Номинальная мощность, кВА.
10 – Номинальное напряжение сетевой обмотки, кВ.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.
ДЦ – Охлаждение принудительная циркуляция воздуха и масла.
Э – Для работы на электроподвижном составе.
8500 – Номинальная мощность, кВА.
10 – Номинальное напряжение сетевой обмотки, кВ.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.
Основные технические характеристики
|
Основные технические характеристики трансформатора
|
|
|
Наименование параметра
|
Значение
|
|
Тип трансформатора
|
ОДЦЭ-8500/10-У2
|
|
Номинальная мощность сетевой обмотки , кВА |
8652
|
|
Номинальное напряжение сетевой обмотки, кВ |
10
|
|
Частота питающей сети, Гц |
50
|
| Номинальное напряжение тяговой обмотки на вводах, В | НН1 1350
|
| НН2 1350
|
|
|
Номинальная мощность обмотки собственных нужд, кВА |
545
|
| Номинальное напряжение обмотки собственных нужд на вводах, В |
x₃-а₃ 240
|
| x₃-а₄ 390 | |
| x₃-а₅ 510 | |
| Номинальная мощность обмотки собственных нужд на зажимах, кВА | - |
| Общие потери, кВт | 150 |
| Схема и группа соединения обмоток | 1/1-1-1-0-0-6 |
| Масса масла, кг | 2230 |
| Масса полная, кг | 10700 |
| Габаритные размеры (LxBxH), мм | 2370х2000х3062 |

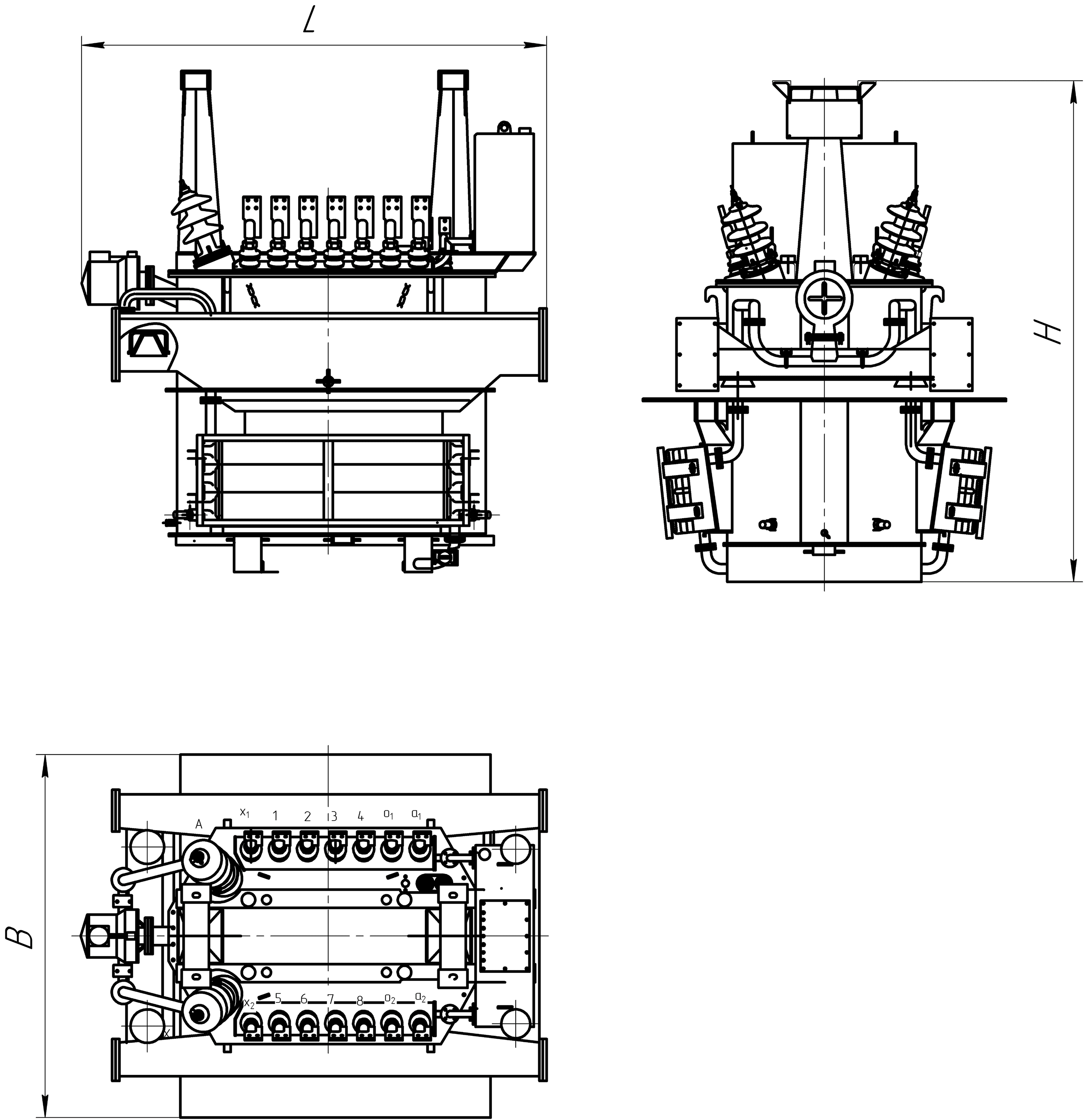

Габаритные чертежи
Трансформатор предназначен для преобразования напряжения цепей тяговых двигателей и собственных нужд агрегатов. Циркуляция создается электронасосом типа 1ТТ 63/10-У2 (ТУ 3631-005-00220150-2006) охладительные секции обдуваются воздухом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Трансформатор соответствует требованиям Ts 00212908-14:2018.
