Трансформаторы силовые двухобмоточные с РПН типа ТМН-1000÷10000/35-У1 (УХЛ1)
Трансформаторы силовые, трехфазные, двух-обмоточные, с естественной циркуляцией масла, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в системах передачи электроэнергий на большие расстояния, обеспечивая при этом минимальные электрические потери в линиях электропередач. Применение трансформатора типа ТМН - позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы силовые, трехфазные, двух-обмоточные, с естественной циркуляцией масла, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в системах передачи электроэнергий на большие расстояния, обеспечивая при этом минимальные электрические потери в линиях электропередач. Применение трансформатора типа ТМН - позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.
Диапозон мощности
Диапазон мощности: 1000÷10000 кВА.
Напряжение первичной обмотки ВН: 35 кВ.
Регулирование напряжения РПН со стороны ВН: ±4x2,5%.
Климатическое исполнение: У1 или УХЛ1.
Напряжение первичной обмотки ВН: 35 кВ.
Регулирование напряжения РПН со стороны ВН: ±4x2,5%.
Климатическое исполнение: У1 или УХЛ1.
Условные обозначения трансформаторов
Т – Трансформатор
М – Охлаждение масляное с естественной циркуляцией масла и воздуха
Н – С регулированием напряжения под нагрузкой
Х – Номинальная мощность, кВА
35 – Класс напряжения, кВ
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150
М – Охлаждение масляное с естественной циркуляцией масла и воздуха
Н – С регулированием напряжения под нагрузкой
Х – Номинальная мощность, кВА
35 – Класс напряжения, кВ
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150
Основные технические характеристики
| Технические характеристики трансформаторов типа ТМН-1000÷10000/35-У1 (УХЛ1) |
||||||||
|
Тип трансформатора
|
Номинальная мощность, кВА
|
Номинальное напряжение, кВ
|
Схема и группа соединения обмоток
|
Потери, кВт
|
Напряжение короткого замыкания, %
|
Ток холостого хода, %
|
||
|
ВН
|
НН
|
Холостого хода
|
Короткого замыкания
|
|||||
|
ТМН-1000/35
|
1000
|
35
|
11; 6
|
У/Д-11
|
2,1
|
11,6
|
6,5
|
1,2
|
|
ТМН-1600/35
|
1600
|
35
|
11; 6
|
У/Д-11
|
2,9
|
16.5
|
6,5
|
1,0
|
|
ТМН-2500/35
|
2500
|
35
|
11; 6
|
У/Д-11
|
4.1
|
23,5
|
6,5
|
0,8
|
|
ТМН-4000/35
|
4000
|
35
|
11; 6
|
У/Д-11
|
5,6
|
33,5
|
7,5
|
0,5
|
|
ТМН-6300/35
|
6300
|
35
|
11; 6
|
У/Д-11
|
8,0
|
46,5
|
7,5
|
0,3
|
|
ТМН-10000/35
|
10000
|
35
|
11; 6
|
Ун/Д-11
|
10,2
|
47,8
|
8
|
0,7
|
Габаритные и установочные размеры
|
Габаритные размеры трансформаторов типа ТМН-1000÷10000/35-У1(УХЛ1)
|
|||||||||||||||
|
Тип трансформатора
|
Габаритные размеры, мм |
Масса, кг |
|||||||||||||
|
L
|
B | H | H1 | H2 | H3 | M | N | K | b | b1 | A |
Полная
|
Трансп.
|
Масла
|
|
|
ТМН-1000/35
|
2780
|
1575
|
2750
|
1510
|
280
|
710 | 200 | 400 | 200 | 190 | 235 |
1070
|
4700
|
4540
|
1320
|
|
TМН-1600/35
|
3100
|
1865
|
3015
|
1700
|
280
|
710 | 200 | 400 | 200 | 190 | 235 |
1070
|
5535
|
5130
|
1640
|
|
ТМН-2500/35
|
3095
|
2701
|
2820
|
1520
|
322
|
865 | 200 | 460 | 200 | 270 | 240 |
1070
|
7300
|
5460
|
1900
|
|
ТМН-4000/35
|
3115
|
3190
|
3600
|
2140
|
322
|
865 | 240 | 400 | 240 | 230 | 285 |
1594
|
10650
|
7880
|
2650
|
|
ТМН-6300/35
|
3460
|
3252
|
3300
|
1856
|
322
|
865 | 300 | 510 | 240 | 310 | 290 |
1594
|
12715
|
9690
|
3000
|
| ТМН-10000/35 | 4125 | 3260 | 3702 | 1935 | 490 | 620 | 300 | 500 | 200 | 395 | 390 | 1594 | 20700 | 17035 | 4300 |

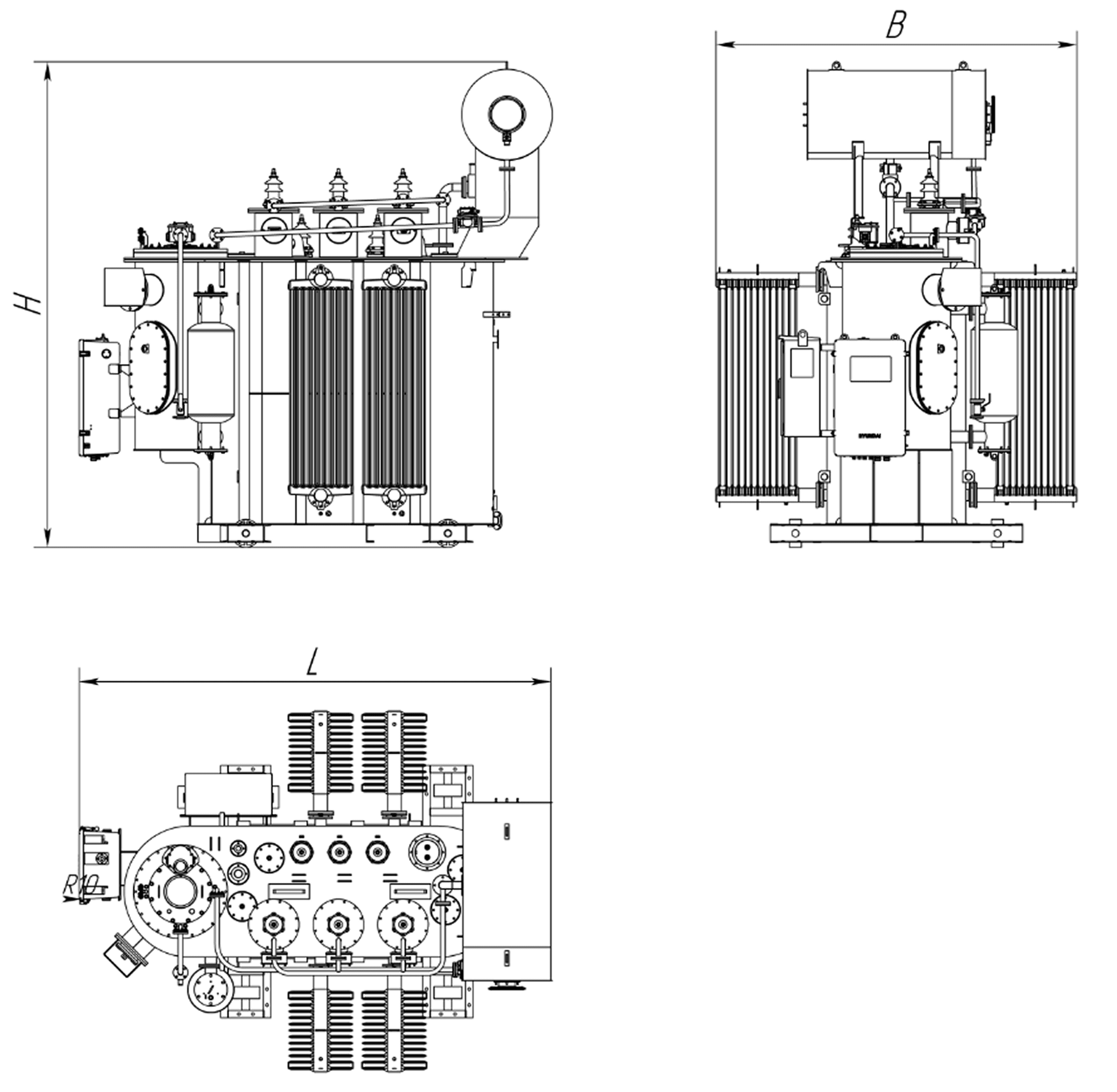

Габаритные чертежи
