Трансформаторы силовые двухобмоточные с РПН типа ТДНС-10000÷16000/35-У1 (УХЛ1) энергоэффективные, с пониженными потерями

Описание
Диапазон
Обозначения
Характеристики
Размеры
Чертежи

Описание

Трансформатор силовой, трехфазный, двухобмоточный с естественной циркуляцией масла и принудительной воздуха, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в электрических сетях собственных нужд электростанций. Применение трансформатора типа ТДНС - позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Диапозон мощности

Диапазон мощности: 10000÷16000 кВА. Напряжение первичной обмотки ВН: 36,75; 35 кВ. Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
С – Предназначен для работы в электрических сетях собственных нужд электростанции.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов типа ТДНС-10000÷16000/35-У1(УХЛ1) энергоэффективные, с пониженными потерями
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ		Схема и групповые соединения обмоток	Потери, кВт		Напряжение короткого замыкания, %	Ток холостого хода, %
Тип трансформатора	Номинальная мощность, кВА	ВН	НН	Схема и групповые соединения обмоток	Холостого хода	Короткое заключение	Напряжение короткого замыкания, %	Ток холостого хода, %
ТДНС-10000/35	10000	36,75	10,5; 6,3	Ун/Д-11	11,5	60,0	8,0	0,75
ТДНС-16000/35	16000	36,75	10,5; 6,3	Ун/Д-11	17,0	85,0	10	0,70

Габаритные и установочные размеры

Габаритные размеры трансформаторов типа ТДНС-10000÷16000/35-У1(УХЛ1)
Тип трансформатора	Габаритные размеры, мм									Масса, кг
Тип трансформатора	L	B	H	H1	H2	H3	A	N	K	Полная	Транспортная	Масла
ТДНС-10000/35	4125	3265	3685	1935	550	995	1524	1000	300	19430	16260	4100
ТДНС-16000/35	4470	3415	3922	135	585	850	1524	1000	400	26000	22145	5250

Габаритные чертежи

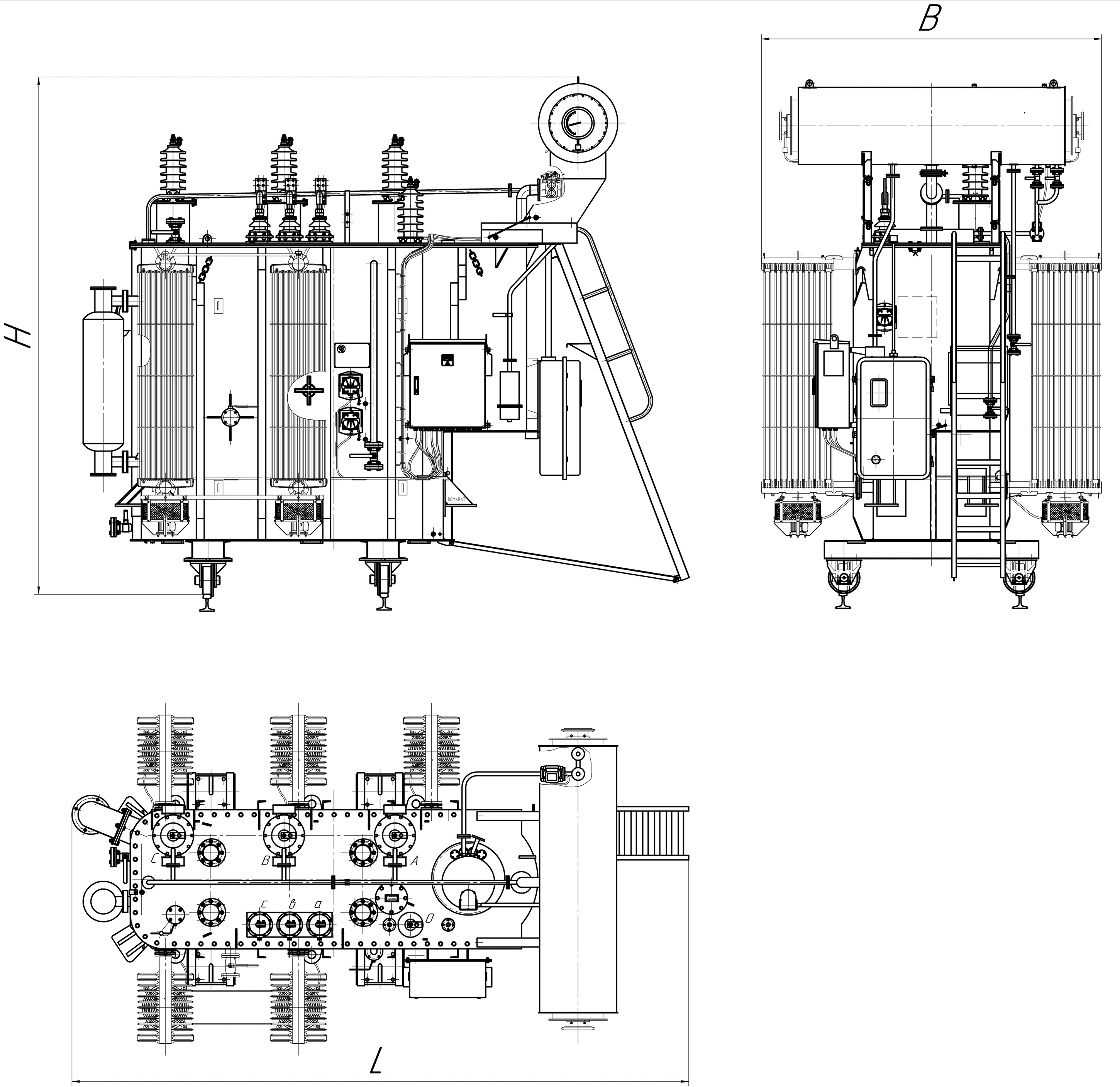

Габаритный чертёж: Трансформаторы силовые двухобмоточные с РПН типа ТДНС-10000÷16000/35-У1 (УХЛ1) энергоэффективные, с пониженными потерями

Узнать стоимость

Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
