Трансформаторы силовые двухобмоточные с ПБВ типа ТД-10000÷16000/35-У1(УХЛ1) энергоэффективные, с пониженными потерями
%201.png.webp&w=3840&q=75)
Трансформаторы силовые, трехфазные, двух-обмоточные с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения без нагрузки (ПБВ), с диапазоном регулирования ±2x2,5% со стороны ВН. Предназначен для работы в электрических сетях. Применение трансформатора типа ТД - позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы силовые, трехфазные, двух-обмоточные с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения без нагрузки (ПБВ), с диапазоном регулирования ±2x2,5% со стороны ВН. Предназначен для работы в электрических сетях. Применение трансформатора типа ТД - позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.
Диапозон мощности
Диапазон мощности: 10000-16000 кВА.
Напряжение первичной обмотки ВН: 38,5 кВ.
Регулирование напряжения без нагрузки ПБВ со стороны ВН: ±2x2,5%.
Климатическое исполнение: У1 или УХЛ1.
Напряжение первичной обмотки ВН: 38,5 кВ.
Регулирование напряжения без нагрузки ПБВ со стороны ВН: ±2x2,5%.
Климатическое исполнение: У1 или УХЛ1.
Условные обозначения трансформаторов
Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Основные технические характеристики
| Технические характеристики трансформаторов типа ТД-10000÷16000/35-У1(УХЛ1) энергоэффективные, с пониженными потерями |
||||||||
| Тип трансформатора |
Номинальная мощность, кВА |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Напряжение короткого замыкания, % |
Ток холостого хода, % |
||
| ВН | НН | Холостого хода |
Короткого замыкания |
|||||
| ТД-10000/35 |
10000 |
38,5 |
10,5; 6,3 |
У/Д-11 Ун/Д-11 |
7,6 |
55 |
7,5 |
0,6 |
| ТД-16000/35 |
16000 |
38,5 |
10,5; 6,3 |
У/Д-11 Ун/Д-11 |
11,5 |
77 |
8,0 |
0,4 |
Габаритные и установочные размеры
| Габаритные размеры трансформаторов типа ТД-10000÷16000/35-У1(УХЛ1)
|
||||||||||||||
| Тип трансформатора |
Габаритные размеры, мм |
Масса, кг | ||||||||||||
| L | B | H | H1 | H2 | H3 | A | M | K | b | b1 | Полная | Трансп. | Масла | |
| ТД-10000/35 |
3610 |
2975 | 4160 | 2600 | 745 | 450 | 1524 | 560 | 270 | 350 | 350 | 16400 | 13945 | 3720 |
|
ТД-16000/35
|
4125 | 3490 | 4585 | 3160 | 725 | 690 | 1527 | 570 | 260 | 390 | 385 | 22950 | 18860 | 4790 |

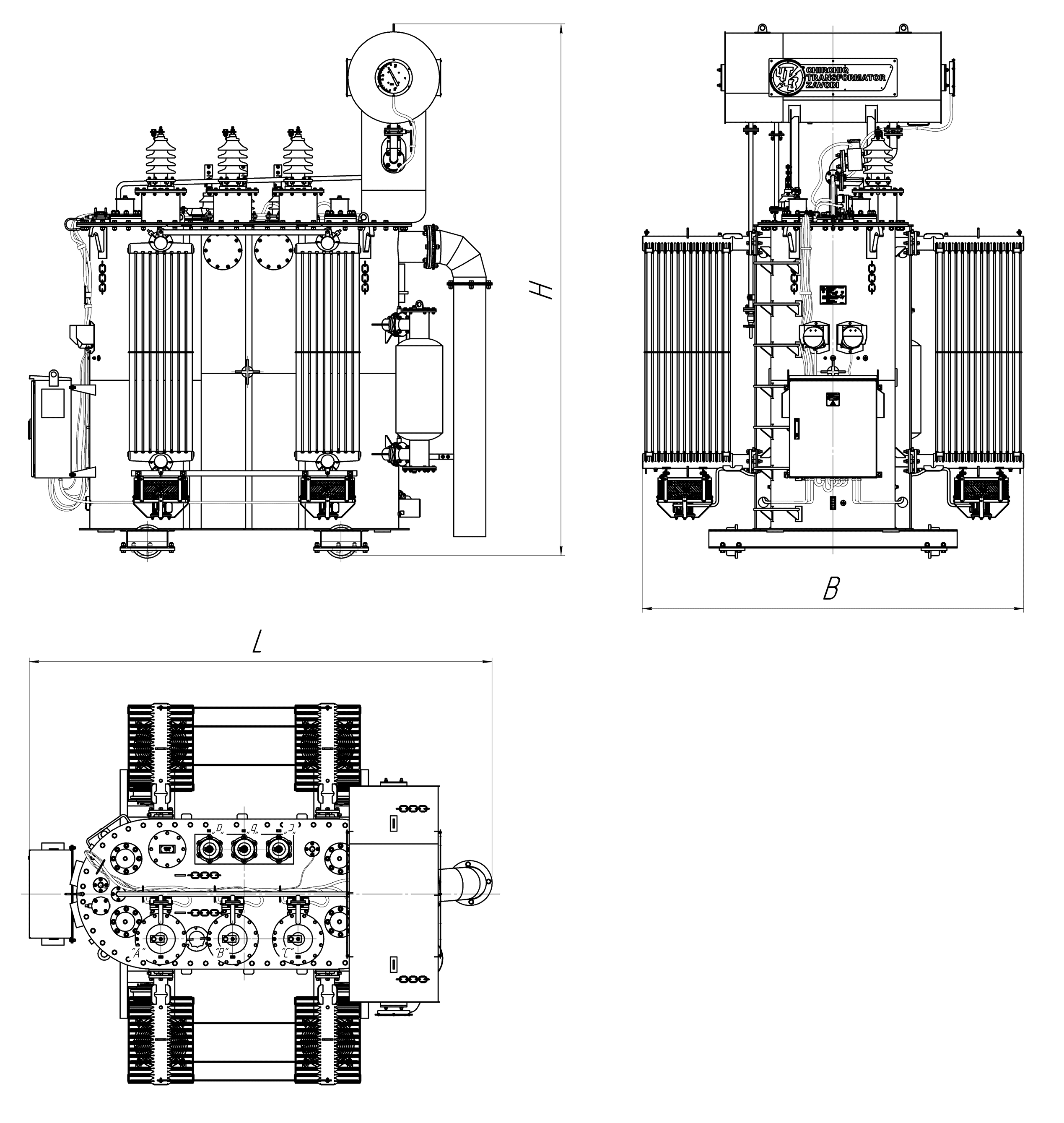

Габаритные чертежи
Трансформаторы силовые, трехфазные, двух-обмоточные с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения без нагрузки (ПБВ), с диапазоном регулирования ±2x2,5% со стороны ВН. Предназначен для работы в электрических сетях. Применение трансформатора типа ТД - позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.
