Трансформаторы типа ТДТНЖ-16000÷40000 /220/27,5/11 для железных дорог, электрифицированных на переменном токе
Трансформатор ТДТНЖ силовой, трехфазный, трехобмоточный колокольного типа с естественной циркуляцией воздуха и масла, железнодорожный, мощностью – 16000, 25000, 40000 кВА. Трансформаторы мощностью от 25000 кВА изготавливаются с баками «колокольного» типа. Трансформаторы предназначены для питания электрифицированных дорог на переменном токе. Основные технические параметры и изготовление трансформаторов согласно ГОСТ Р 51559.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформатор ТДТНЖ силовой, трехфазный, трехобмоточный колокольного типа с естественной циркуляцией воздуха и масла, железнодорожный, мощностью – 16000, 25000, 40000 кВА. Трансформаторы мощностью от 25000 кВА изготавливаются с баками «колокольного» типа. Трансформаторы предназначены для питания электрифицированных дорог на переменном токе. Основные технические параметры и изготовление трансформаторов согласно ГОСТ Р 51559.
Диапозон мощности
Напряжение номинальное обмотки ВН-220 кВ
Напряжение номинальное обмотки СН-27,5 (38,5) кВ
Напряжение номинальное обмотки НН-6,6; 11 (27,5) кВ
Условные обозначения трансформаторов
Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Ж – для питания электрифицированных железных дорог на переменном токе
Х – Номинальная мощность, кВА.
220 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Ж – для питания электрифицированных железных дорог на переменном токе
Х – Номинальная мощность, кВА.
220 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150
Основные технические характеристики
|
Основные технические характеристики
|
|||
|
Наименование параметра
|
Значение
|
||
|
Номинальная мощность, кВA
|
16000
|
25000
|
40000
|
|
Потери холостого хода, кВт
|
29
|
39
|
54
|
|
Потери короткого замыкания, кВт
|
115
|
160
|
220
|
|
Ток холостого хода, %
|
0,6
|
0,5
|
0,4
|
|
Напряжение короткого замыкания ВН-СН, %
|
12,5
|
12,5
|
12,5
|
|
Напряжение короткого замыкания ВН-НН, %
|
20
|
20
|
20
|
|
Напряжение короткого замыкания СН-НН, %
|
7,5
|
7,5
|
7,5
|
|
Габаритные размеры, мм
|
|||
| L - длинна | 9000 | 9000 | 9000 |
| B - ширина | 5000 | 5150 | 5350 |
| Н - высота | 7350 | 7350 | 7350 |
|
Масса масла, кг
|
25000 | 30000 | 30000 |
| Масса отправочная, кг | 76500 | 85000 | 93500 |
| Масса полная, кг | 90000 | 100000 | 110000 |

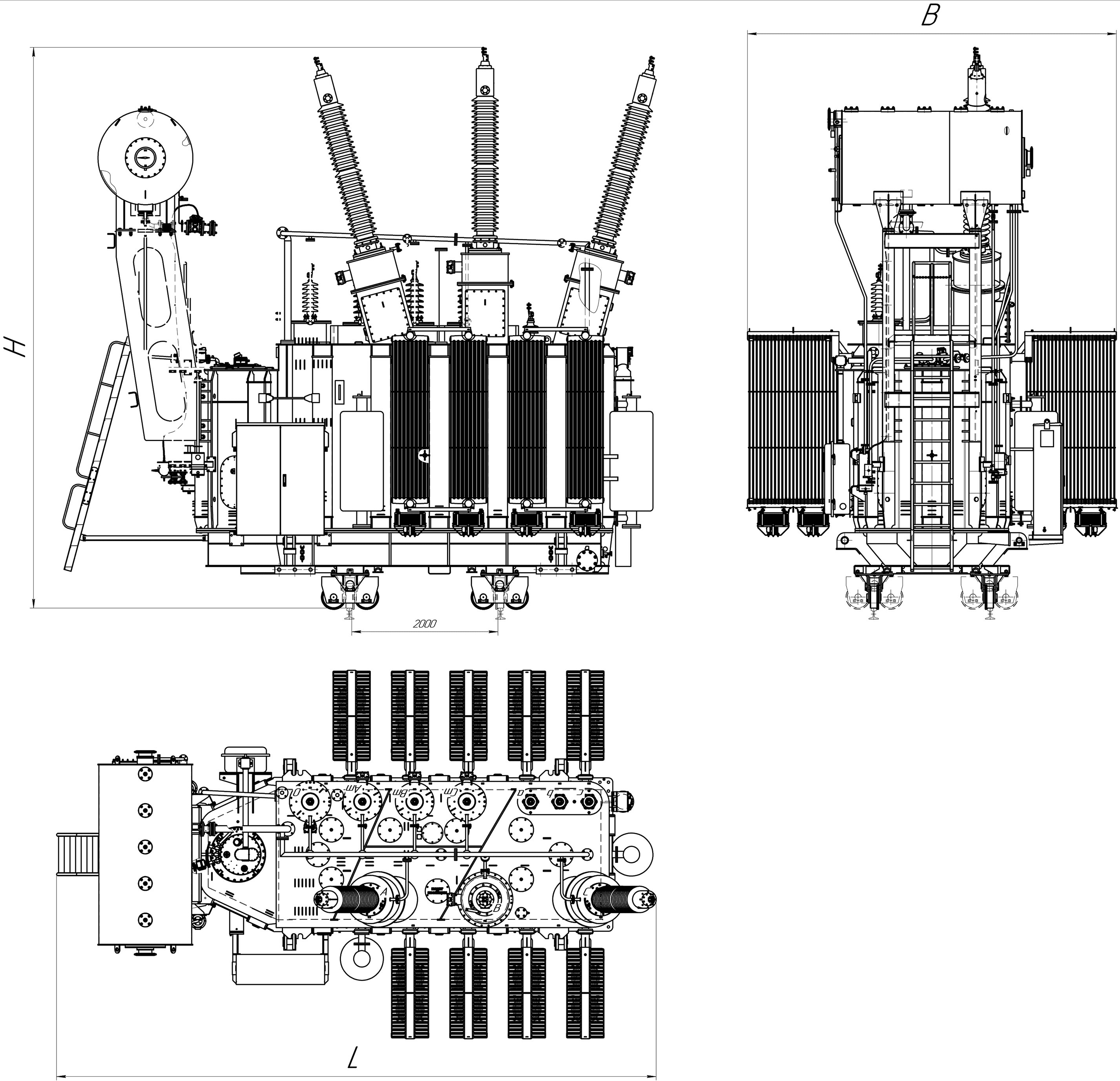

Габаритные чертежи
Трансформатор ТДТНЖ силовой, трехфазный, трехобмоточный колокольного типа с естественной циркуляцией воздуха и масла, железнодорожный, мощностью – 16000, 25000, 40000 кВА. Трансформаторы мощностью от 25000 кВА изготавливаются с баками «колокольного» типа. Трансформаторы предназначены для питания электрифицированных дорог на переменном токе. Основные технические параметры и изготовление трансформаторов согласно ГОСТ Р 51559.
