Трансформаторы масляные трехфазные железнодорожные типа ТМЖ
Трансформаторы трехфазные, масляные типа ТМЖ мощностью 25-1600 кВА с естественным масляным охлаждением, с переключением без возбуждения, включаемый в сеть переменного тока частотой 50 Гц, предназначен для преобразования электроэнергии трехфазного переменного тока напряжением 27,5кВ в электроэнергию переменного тока напряжением 0,4кВ для питания электрооборудования железных дорог. Трансформатор предназначен для эксплуатации в районах с умеренным климатом, при высоте установки над уровнем моря не более 1000 м. Трансформатор изготавливается в соответствии с O’zDSt и Ts 00212908-08:2018.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы трехфазные, масляные типа ТМЖ мощностью 25-1600 кВА с естественным масляным охлаждением, с переключением без возбуждения, включаемый в сеть переменного тока частотой 50 Гц, предназначен для преобразования электроэнергии трехфазного переменного тока напряжением 27,5кВ в электроэнергию переменного тока напряжением 0,4кВ для питания электрооборудования железных дорог. Трансформатор предназначен для эксплуатации в районах с умеренным климатом, при высоте установки над уровнем моря не более 1000 м. Трансформатор изготавливается в соответствии с O’zDSt и Ts 00212908-08:2018.
Диапозон мощности
Диапазон мощности – 25÷1600 кВА.
Номинальное напряжение первичной обмотки ВН: 27,5 кВ.
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%.
Климатическое исполнение – У1; УХЛ1; Т1.
Условные обозначения трансформаторов
Т – Трансформатор трехфазный.
М – Масляное охлаждение с естественной циркуляцией воздуха и масла.
Ж – Железнодорожный.
Х – Номинальная мощность, кВА.
27,5 – Напряжения обмотки ВН, кВ.
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
М – Масляное охлаждение с естественной циркуляцией воздуха и масла.
Ж – Железнодорожный.
Х – Номинальная мощность, кВА.
27,5 – Напряжения обмотки ВН, кВ.
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
Основные технические характеристики
|
Технические характеристики трансформаторов ТМЖ мощностью 25÷1600 кВА
|
||||||
|
Номинальная мощность, кВА
|
Номинальное напряжение, кВ
|
Схема и группа
соединения обмоток
|
Потери, Вт
|
Напряжение короткого замыкания, %
|
Ток холостого хода, %
|
|
|
Холостого хода
|
Короткого замыкания
|
|||||
|
25
|
27,5/0,4
|
У/Ун-0
|
175
|
610
|
6
|
2,0
|
|
100
|
27,5/0,4
|
У/Ун-0; Д/Ун-11
|
380
|
1970
|
6
|
1,2
|
|
160
|
27,5/0,4
|
У/Ун-0; Д/Ун-11
|
560
|
2650
|
6
|
1,0
|
|
250
|
27,5/0,4
|
У/Ун-0; Д/Ун-11
|
800
|
3700
|
6
|
0,8
|
|
400
|
27,5/0,4
|
У/Ун-0; Д/Ун-11
|
1090
|
5900
|
6
|
0,6
|
|
630
|
27,5/0,4
|
Д/Ун-11
|
1700
|
8500
|
6
|
0,5
|
|
1000
|
27,5/0,4
|
У/Ун-0
|
2000
|
1150
|
7,2
|
0,4
|
| 1600 | 27,5/0,4 | У/Ун-0 | 2750 | 18000 | 7,2 | 0,3 |
Габаритные и установочные размеры
|
Габаритные размеры трансформатора
|
|||||||
|
Номинальная мощность, кВА
|
Длина, (L) мм
|
Ширина, (B) мм
|
Высота, (H) мм
|
Расстояние между средними линиями швеллера
|
Масса масла, кг
|
Масса полная, кг
|
|
|
По продольной оси,(A) мм
|
По поперечной оси, (А1) мм
|
||||||
|
25
|
1040
|
820
|
1310
|
400
|
550
|
175
|
600
|
|
100
|
1200
|
840
|
1640
|
420
|
605
|
310
|
1040
|
|
160
|
1300
|
860
|
1700
|
420
|
605
|
380
|
1290
|
|
250
|
1400
|
930 |
1890
|
420
|
605
|
330
|
1700
|
|
400
|
1460
|
960
|
2000
|
760
|
760
|
565
|
2095
|
|
630
|
1950
|
1240
|
2130 |
820
|
820
|
950
|
3500
|
|
1000
|
2310
|
1270
|
2385
|
1070
|
1070
|
950
|
3850
|
| 1600 | 2610 | 1285 | 2560 | 1070 | 1070 | 1340 | 4800 |

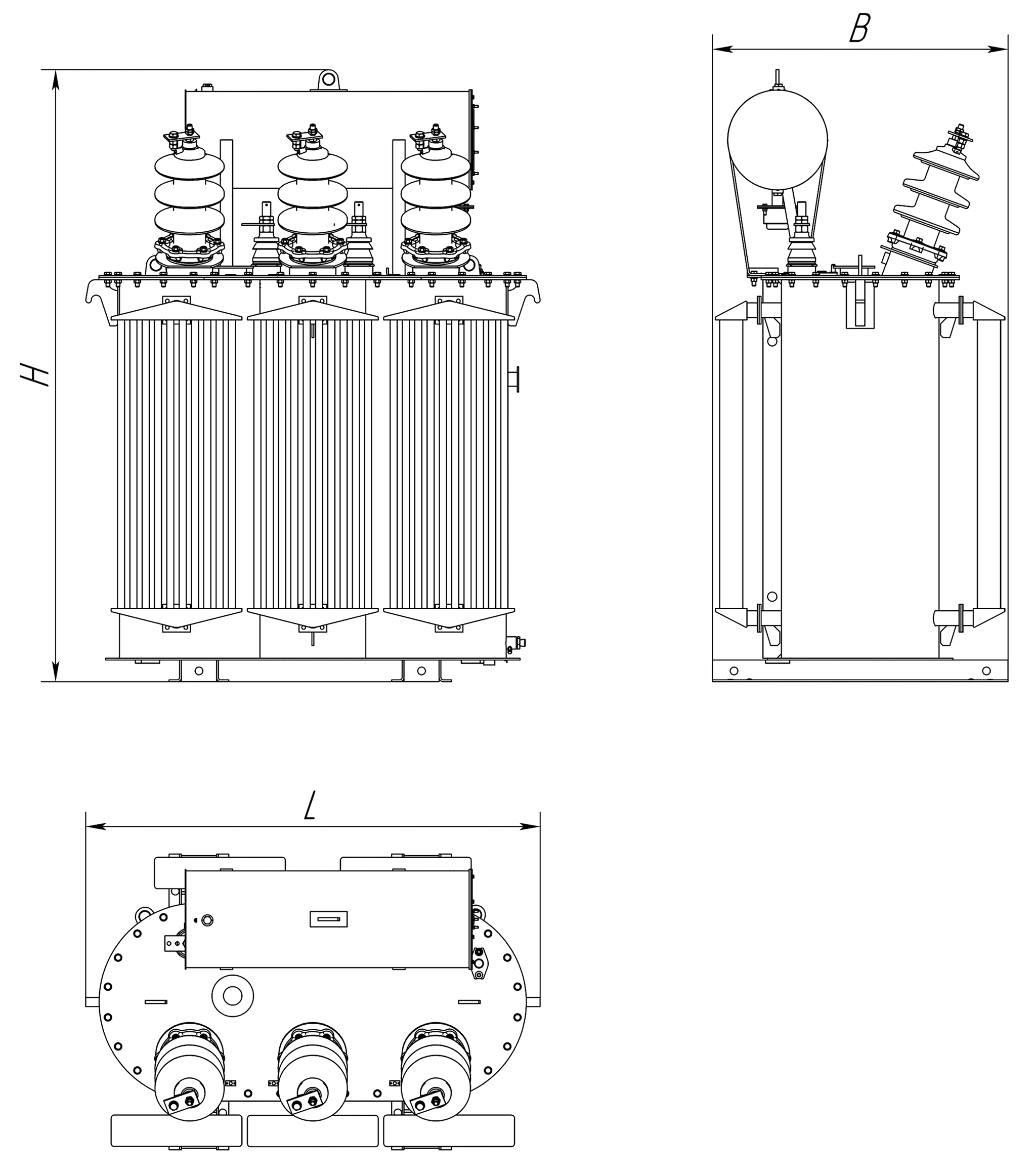

Габаритные чертежи
Трансформаторы трехфазные, масляные типа ТМЖ мощностью 25-1600 кВА с естественным масляным охлаждением, с переключением без возбуждения, включаемый в сеть переменного тока частотой 50 Гц, предназначен для преобразования электроэнергии трехфазного переменного тока напряжением 27,5кВ в электроэнергию переменного тока напряжением 0,4кВ для питания электрооборудования железных дорог. Трансформатор предназначен для эксплуатации в районах с умеренным климатом, при высоте установки над уровнем моря не более 1000 м. Трансформатор изготавливается в соответствии с O’zDSt и Ts 00212908-08:2018.
