Трансформаторы типа ТДТНЖ-16000÷40000 /110/27,5/11 для железных дорог, электрифицированных на переменном токе
Трансформатор ТДТНЖ (силовой, трехфазный, трехобмоточный колокольного типа с естественной циркуляцией воздуха и масла, железнодорожный) мощностью – 16000, 25000, 40000 кВА. Трансформаторы мощностью от 25000 кВА изготавливаются с баками «колокольного» типа. Трансформаторы предназначены для питания электрифицированных дорог на переменном токе. Основные технические параметры и изготовление трансформаторов согласно ГОСТ Р 51559.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформатор ТДТНЖ (силовой, трехфазный, трехобмоточный колокольного типа с естественной циркуляцией воздуха и масла, железнодорожный) мощностью – 16000, 25000, 40000 кВА. Трансформаторы мощностью от 25000 кВА изготавливаются с баками «колокольного» типа. Трансформаторы предназначены для питания электрифицированных дорог на переменном токе. Основные технические параметры и изготовление трансформаторов согласно ГОСТ Р 51559.
Диапозон мощности
Напряжение номинальное обмотки ВН-115 кВ
Напряжение номинальное обмотки СН-27,5 кВ
Напряжение номинальное обмотки НН-6,6; 11 кВ
Напряжение номинальное обмотки СН-27,5 кВ
Напряжение номинальное обмотки НН-6,6; 11 кВ
Условные обозначения трансформаторов
Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Ж – для питания электрифицированных железных дорог на переменном токе.
Х – Номинальная мощность, кВА.
110 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Ж – для питания электрифицированных железных дорог на переменном токе.
Х – Номинальная мощность, кВА.
110 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Основные технические характеристики
|
Наименование параметра
|
Значение
|
||
|
Номинальная мощность, кВA
|
16000
|
25000
|
40000
|
|
Потери холостого хода, кВт
|
21
|
28,5
|
39
|
|
Потери короткого замыкания, кВт
|
100
|
140
|
200
|
|
Ток холостого хода, %
|
0,5
|
0,4
|
0,3
|
|
Напряжение короткого замыкания ВН-СН, %
|
10,5
|
10,5
|
10,5
|
|
Напряжение короткого замыкания ВН-НН, %
|
17,5
|
17,5
|
17,5
|
|
Напряжение короткого замыкания СН-НН, %
|
6,5
|
6,5
|
6,5
|
|
Габаритные размеры, мм
|
|||
| L - длинна | 6250 | 6280 | 6000 |
| B - ширина | 4000 | 4120 | 4440 |
| Н - высота | 5150 | 5625 | 5210 |
| Масса масла, кг | 13800 | 17050 | 16785 |
| Масса отправочная, кг | 42000 | 53080 | 60885 |
| Масса полная, кг | 46800 | 61710 | 71375 |

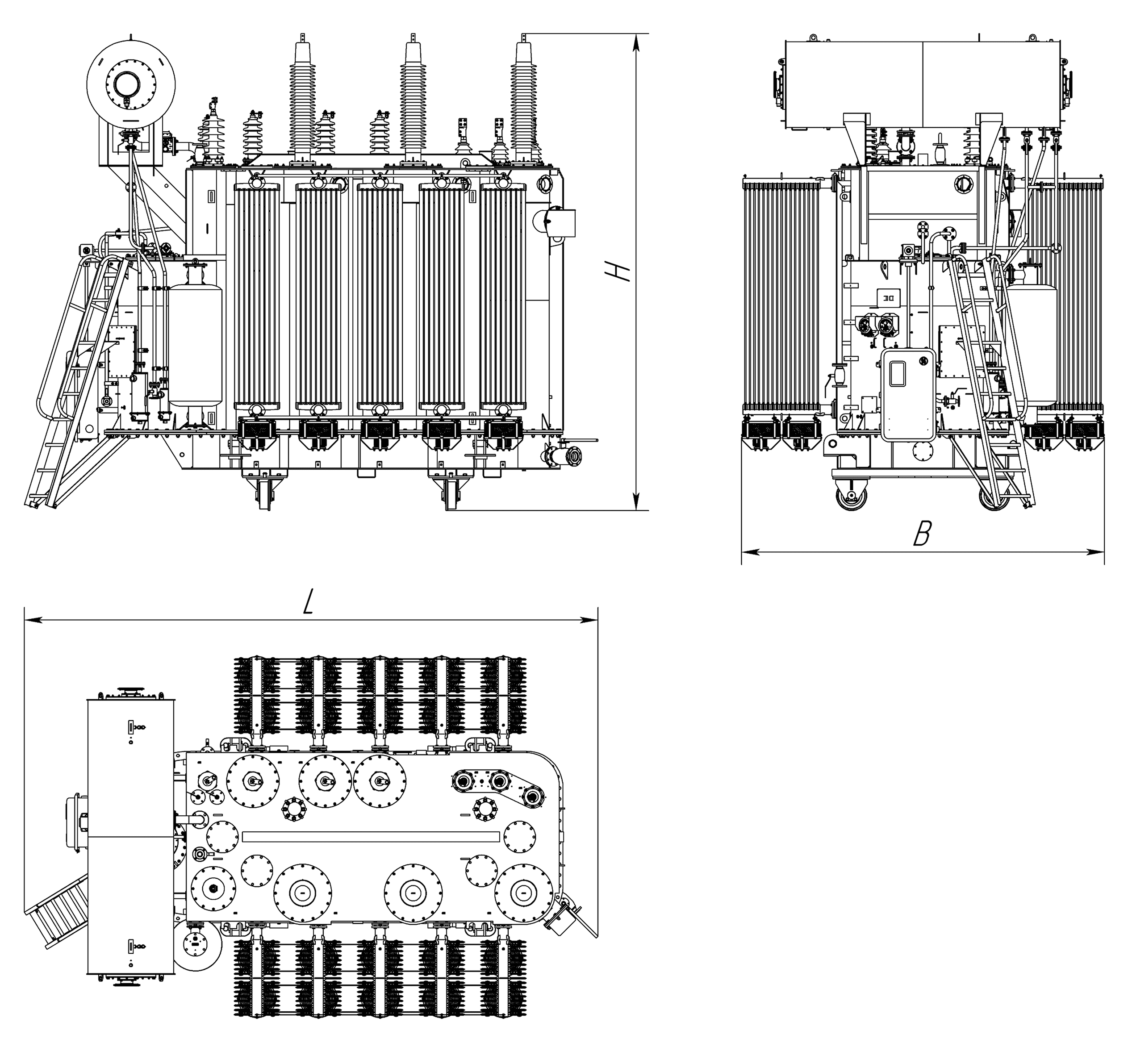

Габаритные чертежи
