Трансформаторы тока измерительные ТФЗМ

Описание
Характеристики
Чертежи

Описание

Трансформаторы тока маслонаполненные предназначены для преобразования и передачи сигналов измерительной информации средствам измерения, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты. Применяются в электросетях 110, 220 кВ.

Основные технические характеристики

Технические характеристики - 110
Наименование параметра	Значение
Первичные токи, А	от 0,5 до 8000
Вторичные токи, А	5 и 1
Наибольшее рабочее напряжение, кВ	126
Ток термической стойкости, кА	50/3s
Ток электродинамической стойкости, кА	125
Классы точности/коэффициент безопасности измерительных обмоток	0,2s; 0,2; 0,5s; 0,5; 1; 3/(5-10)
Классы точности/коэффициент предельной кратности защитных обмоток	5Р; 10P/(5-30)
Номинальные вторичные нагрузки	-
Обмотки для измерений, ВА	10; 15; 20; 30; 40; 50
Обмотки для защиты, ВА	10; 15; 20; 30; 40; 50
Номинальная частота, Гц	50; 60
Масса не более, кг	475
Масса масла, кг	80

Климатическое исполнение О1 по ГОСТ 15150-69 в диапазоне от -60 до +55 °С.
Высота над уровнем моря, м: 1000/2000/3000.

Технические характеристики - 220
Наименование параметра	Значение
Первичные токи, А	от 0,5 до 8000
Вторичные токи, А	5 и 1
Наибольшее рабочее напряжение, кВ	252
Ток термической стойкости, кА	63/3s
Ток электродинамической стойкости, кА	160
Классы точности/коэффициент безопасности измерительных обмоток	0,2s; 0,2; 0,5s; 0,5; 1; 3/(5-10)
Классы точности/коэффициент предельной кратности защитных обмоток	5Р; 10P/(5-30)
Номинальные вторичные нагрузки	-
Обмотки для измерений, ВА	10; 15; 20; 30; 40; 50
Обмотки для защиты, ВА	10; 15; 20; 30; 40; 50
Номинальная частота, Гц	50; 60
Масса не более, кг	550
Масса масла, кг	180

Климатическое исполнение О1 по ГОСТ 15150-69 в диапазоне от -60 до +55 °С.
Высота над уровнем моря, м: 1000/2000/3000.

Габаритные чертежи

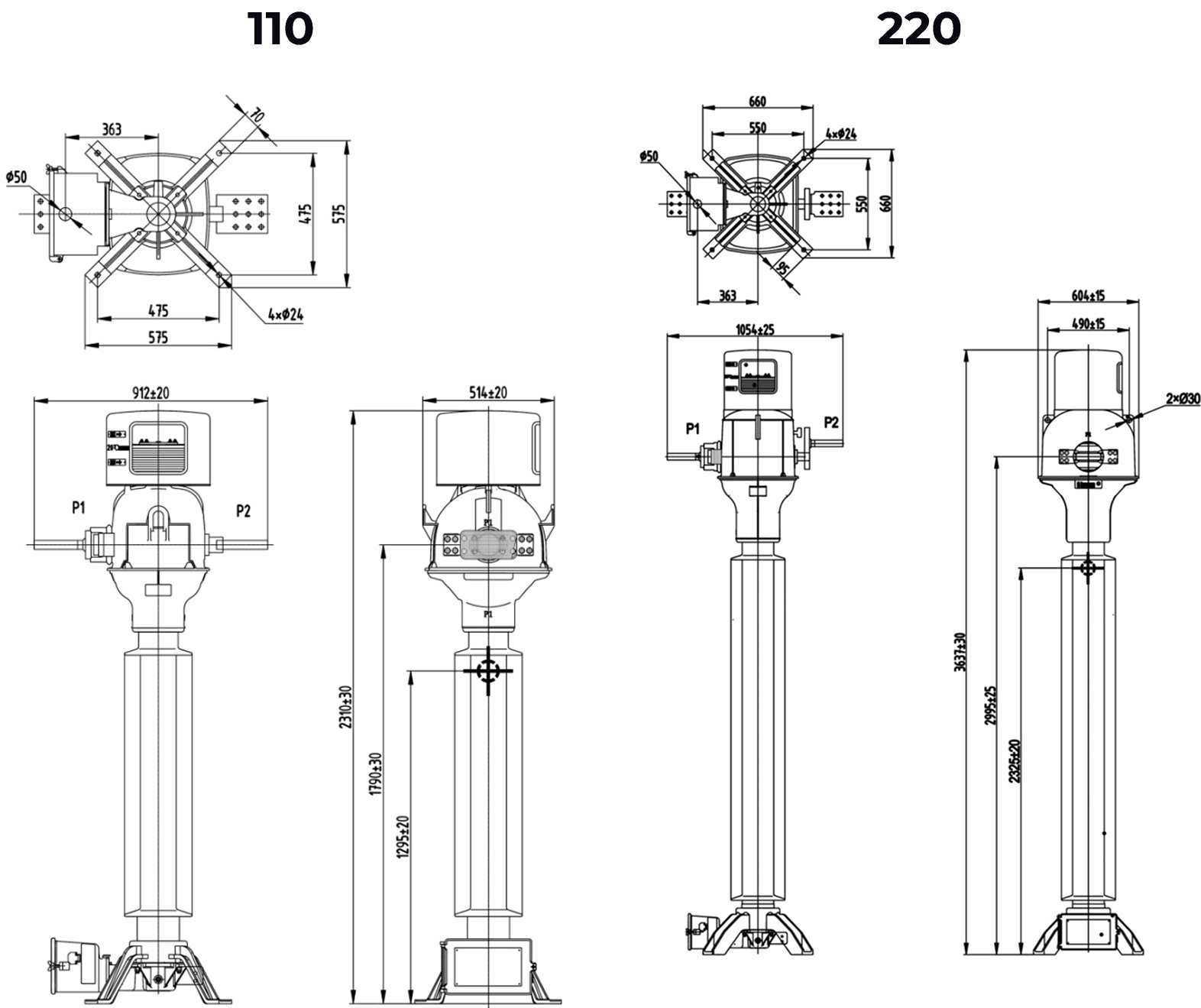

Габаритный чертёж: Трансформаторы тока измерительные ТФЗМ
