Трансформаторы напряжения типа ЗНОМ
Трансформаторы напряжения однофазные, масляные типа ЗНОМ с естественным охлаждением являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью частотой 50 и 60 Гц. Трансформаторы могут эксплуатироваться при внутренней и наружной установке в районах с умеренным климатом, при этом: высота над уровнем моря не более1000м; режим работы- длительный; температура окружающего воздуха от-45°С до+40°С.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы напряжения однофазные, масляные типа ЗНОМ с естественным охлаждением являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью частотой 50 и 60 Гц. Трансформаторы могут эксплуатироваться при внутренней и наружной установке в районах с умеренным климатом, при этом: высота над уровнем моря не более1000м; режим работы- длительный; температура окружающего воздуха от-45°С до+40°С.
Условные обозначения трансформаторов
З – Заземляемый.
Н – Трансформатор напряжения.
О – Однофазный.
М – Масляный.
Х – Класс напряжения первичной обмотки, кВ.
Х – Климатическое исполнение У.
Х – Категория размещения 1 по ГОСТУ 15150.
Н – Трансформатор напряжения.
О – Однофазный.
М – Масляный.
Х – Класс напряжения первичной обмотки, кВ.
Х – Климатическое исполнение У.
Х – Категория размещения 1 по ГОСТУ 15150.
Основные технические характеристики
|
Основные технические характеристики (таблица 1)
|
||||
|
Тип трансформатора
|
Предельная мощность, кВА
|
Мощность в классах точности, кВА
|
||
|
0,5
|
1
|
3
|
||
|
ЗНОМ-35-У1
|
1,0
|
0,15
|
0,25
|
0,6
|
|
Основные технические характеристики (таблица 2)
|
|||||
|
Номинальное напряжение обмоток, кВ
|
Схема и группа соединения
|
Масса, кг
|
|||
|
ВН
|
НН основная
|
НН дополнительная
|
Масла
|
Полная
|
|
|
27,5
|
0,1
|
0,127
|
1/1/1-0-0
|
20
|
80
|
|
35/√3
|
0,1/√3
|
0,1/√3
|
1/1/1-0-0
|
20
|
80
|

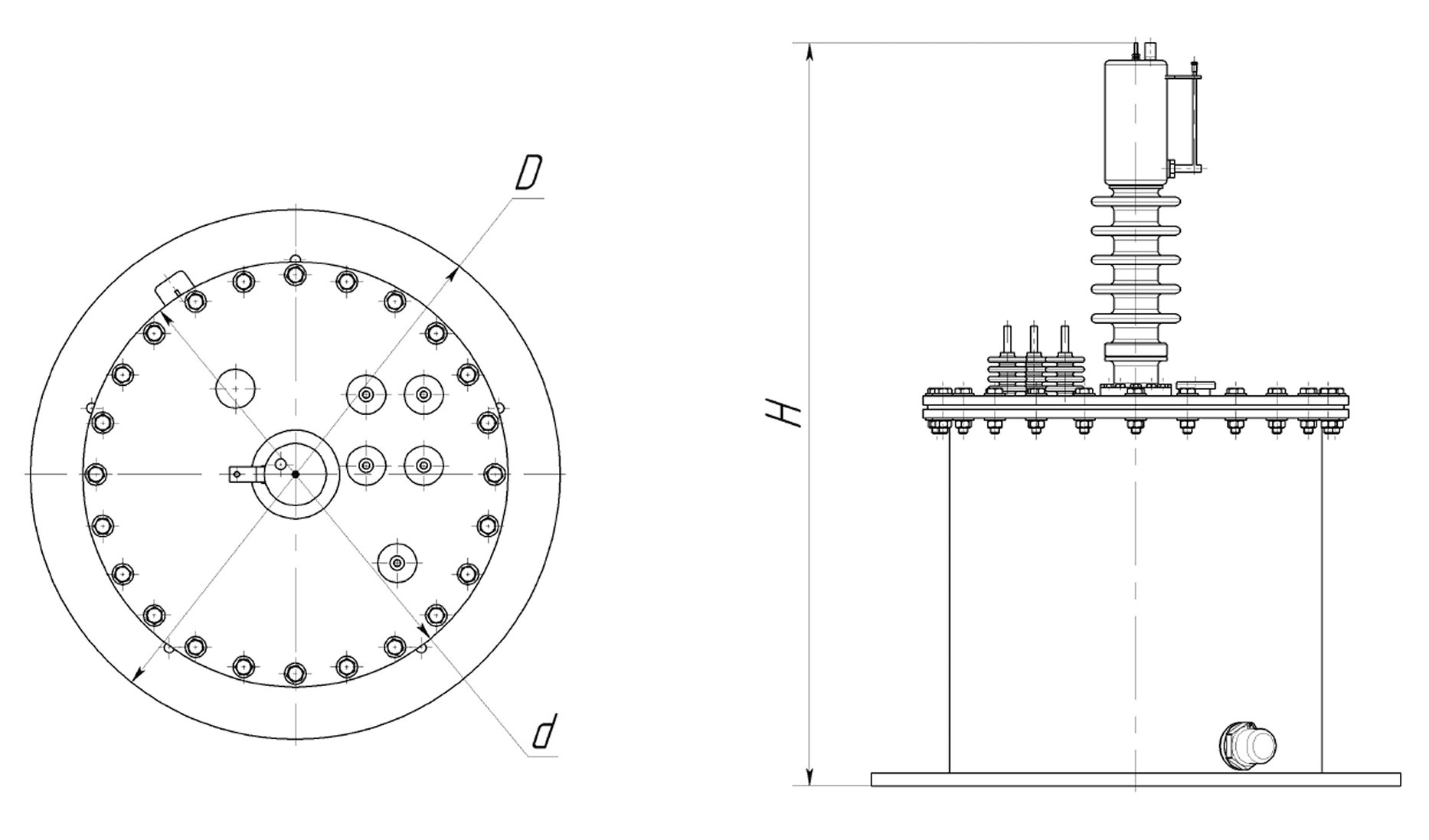

Габаритные чертежи
Трансформаторы напряжения однофазные, масляные типа ЗНОМ с естественным охлаждением являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью частотой 50 и 60 Гц. Трансформаторы могут эксплуатироваться при внутренней и наружной установке в районах с умеренным климатом, при этом: высота над уровнем моря не более1000м; режим работы- длительный; температура окружающего воздуха от-45°С до+40°С.
