Трансформаторы напряжения измерительные НКФ
Трансформаторы напряжения предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в электрических сетях 110, 220 кВ.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы напряжения предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в электрических сетях 110, 220 кВ.
Основные технические характеристики
| Технические характеристики - 110 | |
| Наименование параметра | Значение |
| Первичное напряжение, В
|
110000/√3
|
|
Вторичные напряжения, В
|
100/√3; 100
|
|
Наибольшее рабочее напряжение, кВ |
126
|
|
Классы точности измерительных обмоток
|
0,2; 0,5; 1,0; 3,0
|
|
Классы точности защитных обмоток
|
3Р; 6P
|
|
Номинальные вторичные нагрузки
|
- |
|
Обмотки для измерений, ВА |
10; 30; 50; 75; 100; 120; 150; 200; 300
|
|
Обмотки для защиты, ВА |
до 300
|
| Доп. обмотка, ВА | до 300 |
| Номинальная частота, Гц | 50 |
| Масса не более, кг | 695 |
| Масса масла, кг | 165 |
| Габаритные размеры, мм | 410x1825 |
Климатическое исполнение О1 по ГОСТ 15150-69 в диапазоне от -60 до +55 °С.
Высота над уровнем моря, m: 1000/2000/3000.
|
Технические характеристики - 220
|
|
|
Наименование параметра
|
Значение
|
|
Первичное напряжение, В
|
220000/√3
|
|
Вторичные напряжения, В
|
100/√3; 100
|
|
Наибольшее рабочее напряжение, кВ |
252
|
|
Классы точности измерительных обмоток
|
0,2; 0,5; 1,0; 3,0
|
|
Классы точности защитных обмоток
|
3Р; 6P
|
|
Номинальные вторичные нагрузки
|
- |
|
Обмотки для измерений, ВА |
10; 30; 50; 75; 100; 120; 150; 200; 300
|
|
Обмотки для защиты, ВА |
до 300
|
| Доп. обмотка, ВА | до 300 |
| Номинальная частота, Гц | 50 |
| Масса не более, кг | 785 |
| Масса масла, кг | 130 |
| Габаритные размеры, мм | 600х3370 |
Климатическое исполнение О1 по ГОСТ 15150-69 в диапазоне от -60 до +55 °С.
Высота над уровнем моря, m: 1000/2000/3000.

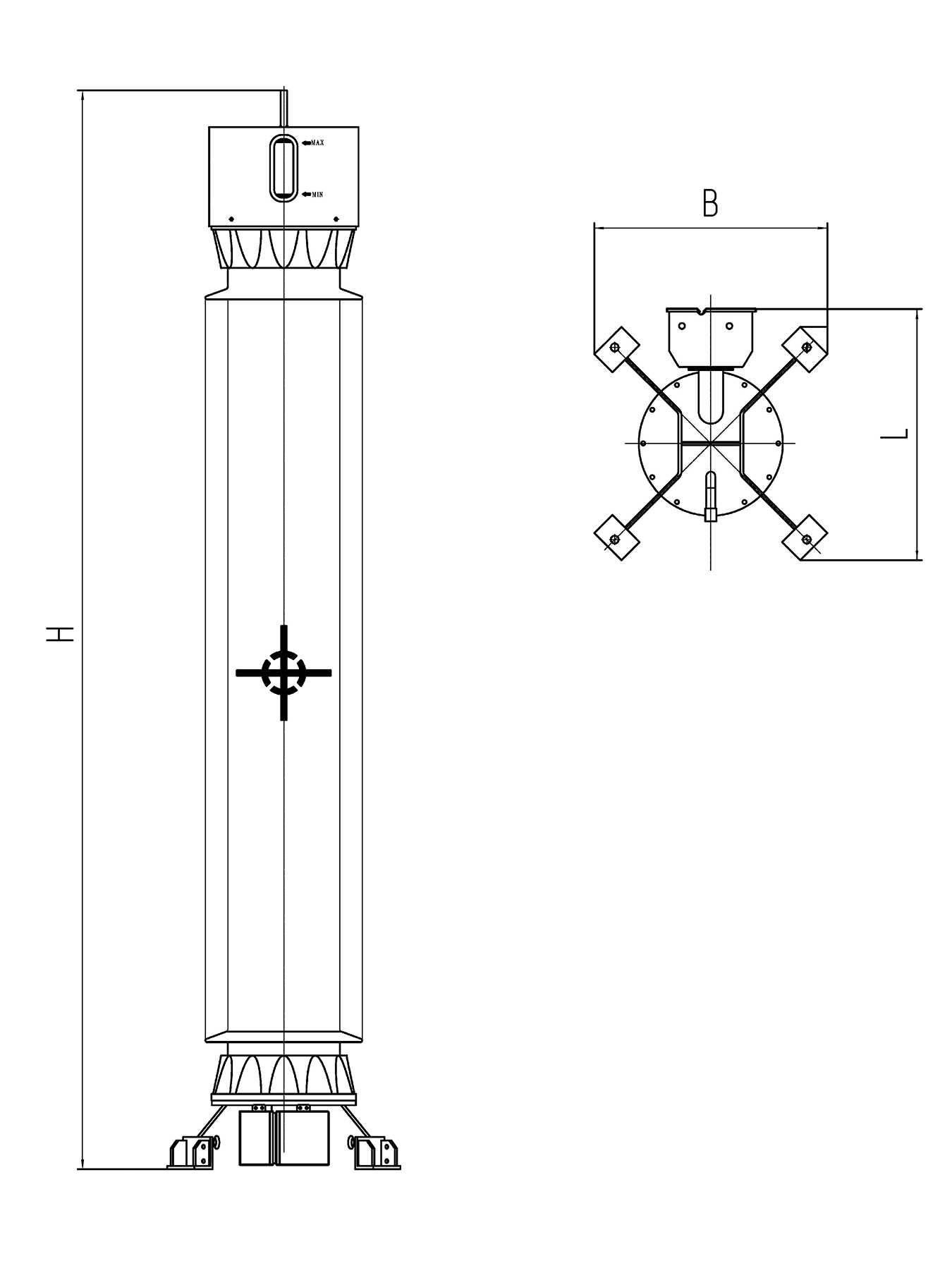

Габаритные чертежи
Трансформаторы напряжения предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в электрических сетях 110, 220 кВ.
