Трансформаторы серии ТСЗ
Трансформаторы серии ТСЗ трехфазные, сухие, двухобмоточные предназначены для преобразования электроэнергии. Режим работы - длительный. Температура окружающей среды от -45°С до +40°С. Номинальная частота - 50 Гц. Схема и группа соединений обмоток У/Ун-0 или Д/Ун-11. Степень защиты IP00 (IP21, 31) по ГОСТ 14234.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы серии ТСЗ трехфазные, сухие, двухобмоточные предназначены для преобразования электроэнергии. Режим работы - длительный. Температура окружающей среды от -45°С до +40°С. Номинальная частота - 50 Гц. Схема и группа соединений обмоток У/Ун-0 или Д/Ун-11. Степень защиты IP00 (IP21, 31) по ГОСТ 14234.
Диапозон мощности
Диапазон мощности: 63 ÷ 2500 кВА
Номинальное напряжение обмотки НН 0,23(0,4, 0,69) кВ
Номинальное напряжение обмотки ВН 6 (10, 10,5) кВ
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%
Климатическое исполнение: У3
Номинальное напряжение обмотки НН 0,23(0,4, 0,69) кВ
Номинальное напряжение обмотки ВН 6 (10, 10,5) кВ
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%
Климатическое исполнение: У3
Условные обозначения трансформаторов
Т – Трехфазный.
С – Сухой
З – В защищенном исполнении
Х – Номинальная мощность, кВА.
УЗ – Климатическое исполнение и категория размещения по ГОСТ 15150.
С – Сухой
З – В защищенном исполнении
Х – Номинальная мощность, кВА.
УЗ – Климатическое исполнение и категория размещения по ГОСТ 15150.
Основные технические характеристики
|
Технические характеристики
|
|||||||||
| Наименование параметра
|
ТСЗ
|
||||||||
| Мощность, кВА | |||||||||
|
Номинальная мощность, кВА
|
63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 |
|
-ВН
|
6; 10; 10,5
|
6; 10
|
|||||||
| -НН | 0,23; 0,4 | 0,23; 0,4; 0,69 | 0,4; 0,69 | ||||||
|
Схема и группа соединения обмоток
|
У/Ун-0
|
У/Ун-0 / Д/Ун-11
|
|||||||
|
Способ и диапазон регулирования
|
ПБВ±5%
|
ПБВ±2х2,5%
|
|||||||
|
Потери холостого хода, Вт |
380
|
490
|
700 |
900 | 1200 | 1800 | 2400 | 3100 | 4600 |
|
Потери короткого замыкания, Вт |
1000 | 1500 | 2000 | 3000 | 4200 | 6000 | 9000 | 13000 | 20500 |
| Ток холостого хода, % | 1,5 | 1,2 | 1,0 | 0,8 | 0,7 | 0,6 | 0,5 | 0,4 | 0,2 |
| Напряжение короткого замыкания, % | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 6 |
Габаритные и установочные размеры
| Габаритные и установочные размеры трансформаторов |
|||||
| Номинальная мощность, кВА | Длина, (L) мм |
Ширина, (B) мм |
Высота, (H) мм |
Масса масла, кг |
Масса полная, кг |
| 63 | 800 | 600 | 1100 | 400 | 600 |
| 100 | 1080 | 800 | 1300 | 400 | 800 |
| 160 | 1520 | 925 | 1520 | 660 | 1145 |
| 250 | 1625 | 925 | 1670 | 660 | 1235 |
| 400 | 1755 | 1000 | 1795 | 660 | 1625 |
| 630 | 1925 | 1075 | 1965 | 720 | 2440 |
| 1000 | 2070 | 1100 | 2045 | 760 | 3690 |
| 1600 | 2200 | 1100 | 2350 | 760 | 4995 |
| 2500 | 2640 | 1245 | 2505 | 820 | 7420 |

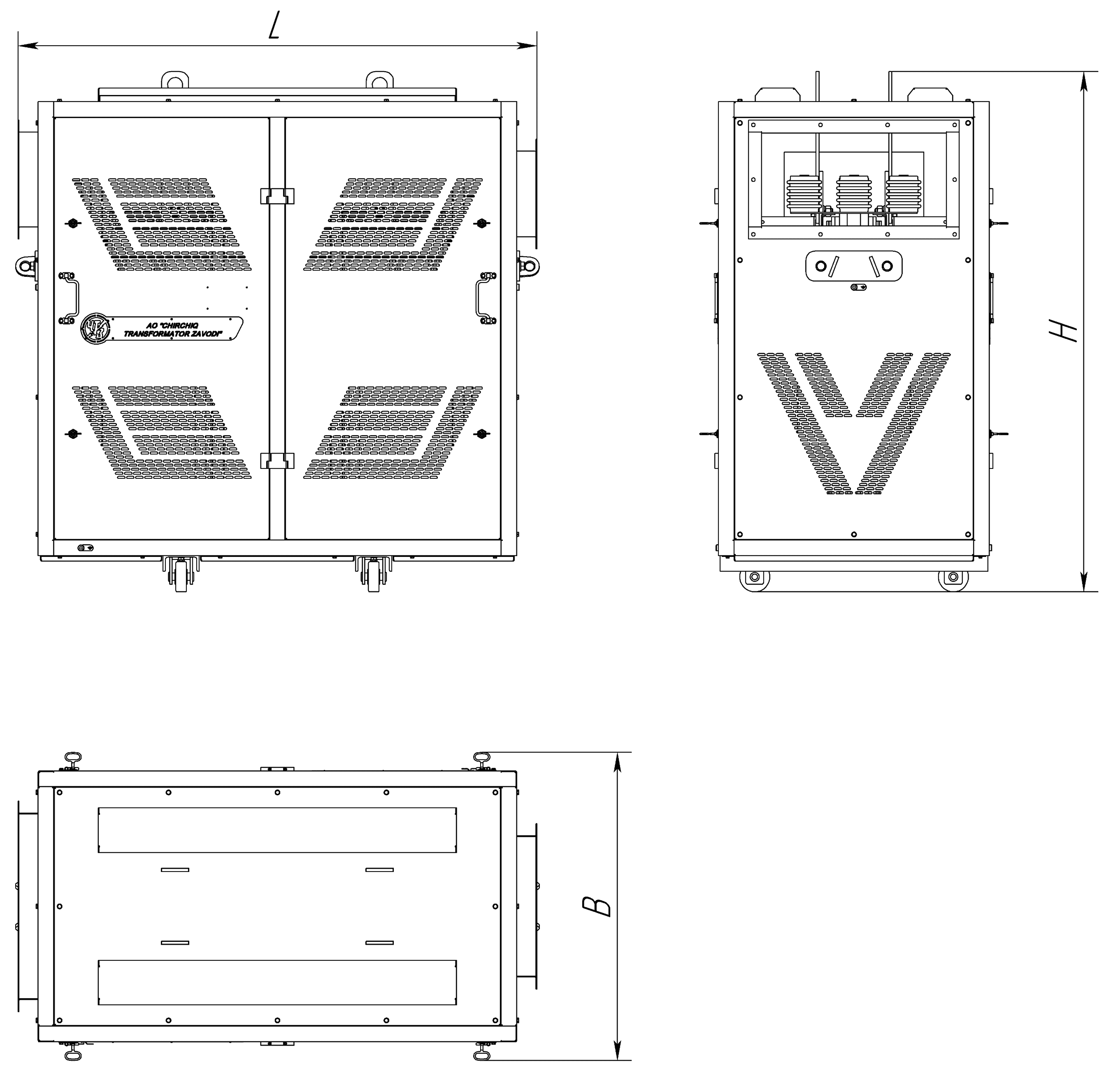

Габаритные чертежи
