Трансформаторы серии ТСЗЛ; ТСЛ
Трансформаторы серии ТСЛ и ТСЗЛ трехфазные, сухие, двухобмоточные с литой изоляцией предназначены для преобразования электроэнергии. Режим работы - длительный. Температура окружающей среды от -45°С до +40°С. Относительная влажность воздуха не более 80% при + 25 °С. Номинальная частота - 50 Гц. Схема и группа соединений обмоток У/Ун-0 или У/Ун-11. Степень защиты IP21 по ГОСТ 14234.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы серии ТСЛ и ТСЗЛ трехфазные, сухие, двухобмоточные с литой изоляцией предназначены для преобразования электроэнергии. Режим работы - длительный. Температура окружающей среды от -45°С до +40°С. Относительная влажность воздуха не более 80% при + 25 °С. Номинальная частота - 50 Гц. Схема и группа соединений обмоток У/Ун-0 или У/Ун-11. Степень защиты IP21 по ГОСТ 14234.
Диапозон мощности
Диапазон мощности: 400÷2500 кВА.
Номинальное напряжение первичной обмотки ВН:6 (10) кВ.
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%.
Климатическое исполнение: У3.
Номинальное напряжение первичной обмотки ВН:6 (10) кВ.
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%.
Климатическое исполнение: У3.
Условные обозначения трансформаторов
Т – Трехфазный
С – Сухой
З – в защищенном исполнении
Л – С литой изоляцией.
Х – Номинальная мощность, кВА
УЗ – Климатическое исполнение и категория размещения по ГОСТ 15150
С – Сухой
З – в защищенном исполнении
Л – С литой изоляцией.
Х – Номинальная мощность, кВА
УЗ – Климатическое исполнение и категория размещения по ГОСТ 15150
Основные технические характеристики
Технические характеристики
Наименование параметра
ТСЗЛ; ТСЛ
Мощность, кВА
Номинальная мощность, кВА
400 630 1000 1600 2500 -ВН
6; 10
-НН
0,23; 0,4; 0,69 Схема и группа соединения обмоток
У/Ун-0 / Д/Ун-11
Способ и диапазон регулирования
ПБВ±2х2,5%
Потери холостого хода, Вт
1150
1650 2100 2800 4300 Потери короткого замыкания, Вт
4300 6400 8750 13500 18400 Ток холостого хода, %
1,2 1,0 0,8 0,6 0,4 Напряжение короткого замыкания, %
6 6 6 6 6
Габаритные и установочные размеры
|
Габаритные и установочные размеры трансформаторов
|
|||||
|
Тип трансформатора
|
Габаритные размеры, мм |
||||
| L | B | H | |||
|
ТСЛ/ТСЗЛ-400
|
1350/1600
|
850/1195
|
1265/1450
|
||
|
ТСЛ/ТСЗЛ-630
|
1390/1640
|
850/1205
|
1410/1620
|
||
|
ТСЛ/ТСЗЛ-1000
|
1530/1780
|
1000/1245
|
1695/1905
|
||
|
ТСЛ/ТСЗЛ-1600
|
1650/1900
|
1000/1295
|
1975/2185
|
||
|
ТСЛ/ТСЗЛ-2500
|
1840/2090
|
1300/1345
|
2275/2485
|
||

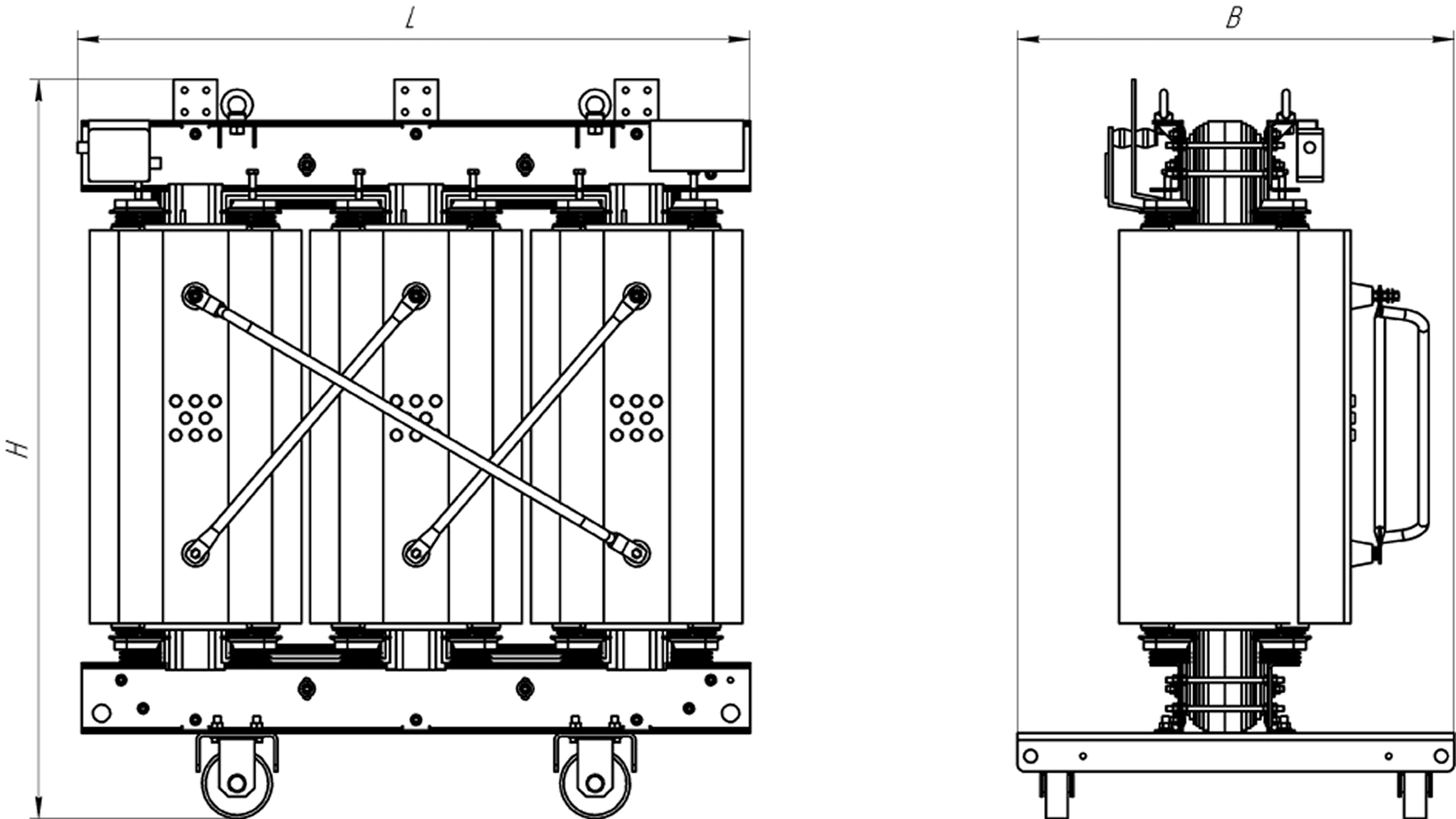

Габаритные чертежи
Трансформаторы серии ТСЛ и ТСЗЛ трехфазные, сухие, двухобмоточные с литой изоляцией предназначены для преобразования электроэнергии. Режим работы - длительный. Температура окружающей среды от -45°С до +40°С. Относительная влажность воздуха не более 80% при + 25 °С. Номинальная частота - 50 Гц. Схема и группа соединений обмоток У/Ун-0 или У/Ун-11. Степень защиты IP21 по ГОСТ 14234.
