Трансформаторы серии ОСМ
Трансформаторы серии ОСМ мощностью от 0,063 до 4,0 кВА напряжением первичной обмотки от 220 до 660 В, вторичных обмоток от 12 до 380 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики. Трансформаторы соответствуют требованиям: ГОСТ 19294.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы серии ОСМ мощностью от 0,063 до 4,0 кВА напряжением первичной обмотки от 220 до 660 В, вторичных обмоток от 12 до 380 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики. Трансформаторы соответствуют требованиям: ГОСТ 19294.
Диапозон мощности
- Виды климатического исполнения: УЗ, УХЛЗ и ТЗ по ГОСТ 15150.
- Рассчитаны на установку в закрытых помещениях.
- Исполнение трансформаторов мощностью 1,6; 2,5 и 4,0 кВА устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВА, включительно как на горизонтальной, так и на вертикальной плоскостях.
- Степень защиты IP00 по ГОСТ 14254. По согласованию между заказчиком и изготовителем трансформаторы могут выполняться со степенью защиты контактных зажимов IP20.
- Рассчитаны на установку в закрытых помещениях.
- Исполнение трансформаторов мощностью 1,6; 2,5 и 4,0 кВА устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВА, включительно как на горизонтальной, так и на вертикальной плоскостях.
- Степень защиты IP00 по ГОСТ 14254. По согласованию между заказчиком и изготовителем трансформаторы могут выполняться со степенью защиты контактных зажимов IP20.
Условные обозначения трансформаторов
О – Однофазный.
С – Сухой.
М – Многоцелевого назначения.
У3 – Климатическое исполнение и категория размещения
С – Сухой.
М – Многоцелевого назначения.
У3 – Климатическое исполнение и категория размещения
Основные технические характеристики
|
Основные технические характеристики трансформаторов и группа соединений трансформаторов
|
||||||
|
Тип трансформатора
|
Номинальная мощность вторичной обмотки, кВА
|
Напряжение короткого замыкания, %
|
Ток холостого хода, %
|
Номинальное напряжение обмоток, В
|
Схема и группа соединения обмоток
|
|
|
Первичной
|
Вторичной
|
|||||
|
ОСМ-0,063
|
0,063
|
16
|
31,5
|
220; 380; 660
|
12; 14; 24; 29; 42; 56; 110; 130; 220; 260 |
1/1-0
|
|
ОСМ-0,1
|
0,100
|
11,5
|
31,5
|
220; 380; 660
|
1/1-0
|
|
|
ОСМ-0,16
|
0,160
|
8,5
|
30
|
220; 380; 660
|
1/1-0
|
|
|
ОСМ-0,25
|
0,250
|
7
|
30
|
220; 380; 660
|
24; 29; 42; 56; ПО; 130; 220; 260 |
1/1-0
|
|
ОСМ- 0,4
|
0,400
|
5,5
|
25,5
|
220; 380; 660
|
1/1-0
|
|
|
ОСМ-0,63
|
0,630
|
5,0
|
25
|
220; 380; 660
|
24; 42; 110; 220
|
1/1-0
|
|
ОСМ-1,0
|
1,000
|
4,5
|
23,5
|
220; 380; 660
|
42; 110; 220
|
1/1-0
|
| ОСМ-1,6 | 1,600 | 4,0 | 16 | 220; 380; 660 | 110; 220; 380 | 1/1-0 |
| ОСМ-2,5 | 2,500 | 3,5 | 16 | 220; 380; 660 | 1/1-0 | |
| ОСМ-4,0 | 4,000 | 3,0 | 10,5 | 220; 380; 660 | 1/1-0 | |
Габаритные и установочные размеры
| Габаритные, установочные размеры и масса трансформатора |
||||||||
|
Тип трансформатора
|
Габаритные размеры, мм |
Масса, кг |
||||||
| A | B | b | D | F | H | L | ||
|
ОСМ-0,063
|
70 |
78 |
49 |
55 |
88 |
90 |
88 |
1,8 |
|
ОСМ-0,1
|
70 |
78 |
49 |
55 |
88 |
90 |
88 |
2,1 |
|
ОСМ-0,16
|
106 |
95 |
60 |
64 |
120 |
140 |
104 |
2,7 |
|
ОСМ-0,25
|
106 |
95 |
60 |
64 |
120 |
140 |
104 |
3,5 |
|
ОСМ- 0,4
|
110 |
147 |
105 |
107 |
137 |
176 |
162 |
4,3 |
|
ОСМ-0,63
|
110 |
147 |
105 |
107 |
137 |
176 |
162 |
5,9 |
|
ОСМ-1,0
|
110 |
147 |
105 |
107 |
137 |
176 |
162 |
6,4 |
| ОСМ-1,6 | 106 | 250 | 200 | 180 | 160 | 217 | 246 | 18,7 |
| ОСМ-2,5 | 106 | 250 | 200 | 180 | 160 | 217 | 246 | 27,3 |
| ОСМ-4,0 | 106 | 250 | 200 | 180 | 160 | 217 | 246 | 29,2 |

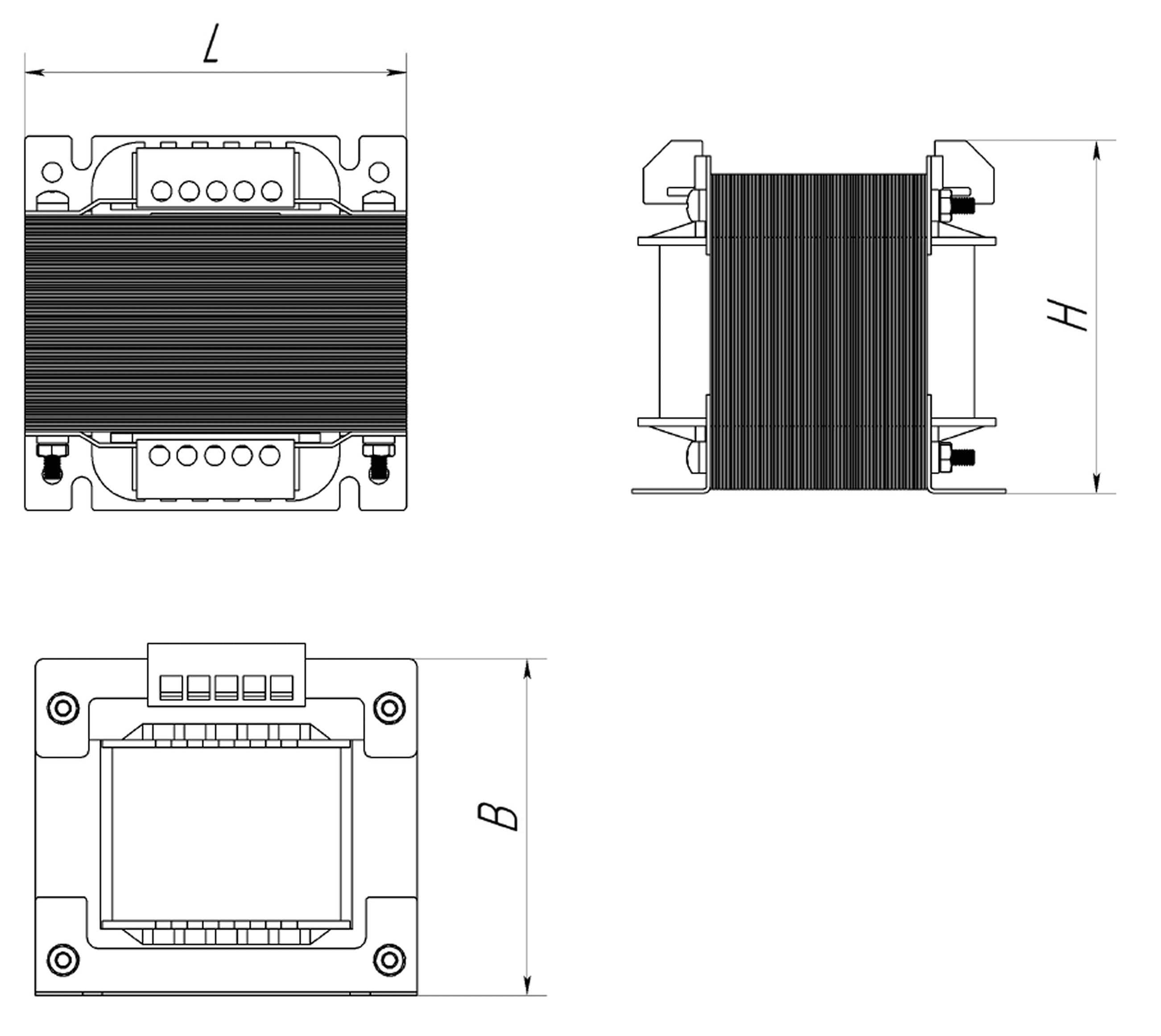

Габаритные чертежи
Трансформаторы серии ОСМ мощностью от 0,063 до 4,0 кВА напряжением первичной обмотки от 220 до 660 В, вторичных обмоток от 12 до 380 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики. Трансформаторы соответствуют требованиям: ГОСТ 19294.
