Трансформаторы типа ОМ, ОМП
Трансформаторы однофазные, масляные типа ОМ и преобразовательные ОМП с естественным масляным охлаждением, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других однофазных потребителей электроэнергии. Трансформатор соответствует требованиям Ts 00212908-03:2016; О´zDst
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы однофазные, масляные типа ОМ и преобразовательные ОМП с естественным масляным охлаждением, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других однофазных потребителей электроэнергии. Трансформатор соответствует требованиям Ts 00212908-03:2016; О´zDst
Диапозон мощности
0,63-1,25 кВА для ОМ и 4-10 кВА для ОМП.
Номинальное напряжение первичной обмотка ВН: 6; 10 кВ.
Климатическое исполнение: У1; УХЛ1; Т1.
Регулирование напряжения осуществляется со стороны обмотки НН.
Условные обозначения трансформаторов
О – Однофазный трансформатор.
М – Масляное охлаждение с естественной циркуляцией воздуха и масла.
П – Преобразовательный.
X – Номинальная мощность, кВА.
6(10) – Номинальное напряжение обмотки ВН, кВ.
У1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
М – Масляное охлаждение с естественной циркуляцией воздуха и масла.
П – Преобразовательный.
X – Номинальная мощность, кВА.
6(10) – Номинальное напряжение обмотки ВН, кВ.
У1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Основные технические характеристики
| Основные технические характеристики трансформаторов |
|||||||||
| Тип трансформатора |
Схема и группа соединения обмоток |
Ток холостого хода, % |
Потери, Вт |
Напряжение короткого замыкания, % |
Габаритные размеры, мм |
Масса, кг |
|||
| Холостого хода |
Короткого замыкания |
L | B | H | |||||
| ОМ-0,63/10(6) |
1/1-0 |
30 |
20 |
40 | 6,0 |
470 |
330 |
630 |
40 |
| ОМ-1,25/10(6) |
1/1-0 |
15 | 25 | 60 | 5,0 |
470 |
330 |
630 |
45 |
| ОМ-2,5/10(6) |
1/1-0 |
10 | 30 | 110 | 4,5 |
510 |
440 |
650 |
60 |
| ОМП-4/10(6) |
1/1-0 |
7,5 | 37 | 155 | 4,5 |
480 |
395 |
550 |
130 |
| ОМП-6/10(6) |
1/1-0 |
6,5 | 48 | 190 | 4,0 |
480 |
395 |
645 |
130 |
| ОМП-10/10(6) |
1/1-0 |
4 | 66 | 290 | 3,5 | 480 |
395 |
645 |
130 |

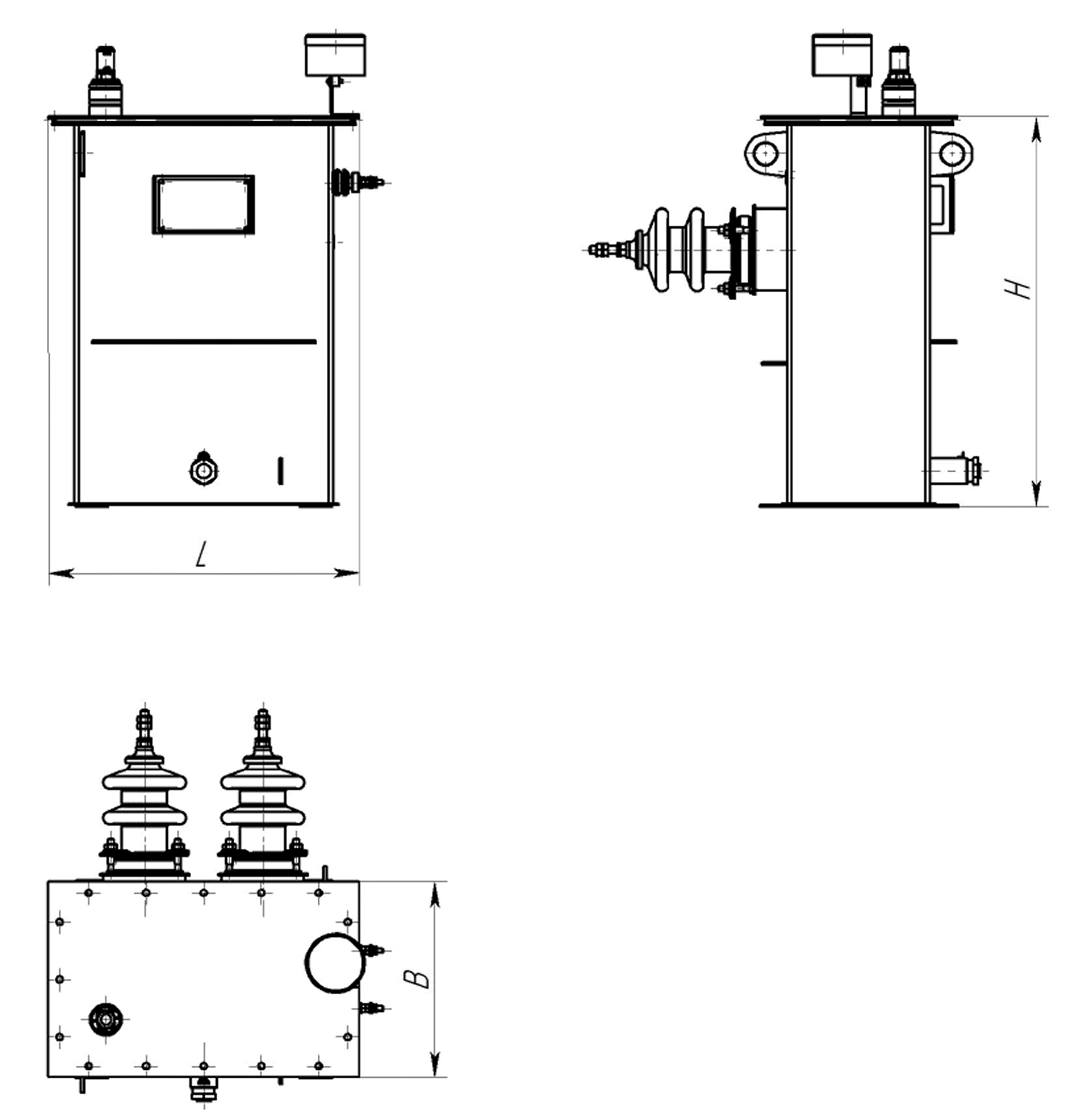

Габаритные чертежи
Трансформаторы однофазные, масляные типа ОМ и преобразовательные ОМП с естественным масляным охлаждением, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других однофазных потребителей электроэнергии. Трансформатор соответствует требованиям Ts 00212908-03:2016; О´zDst
