Трансформаторы силовые трехобмоточные с РПН типа ТДТН-25000÷63000/220-У1(УХЛ1)
Трансформатор силовой, трехфазный, трехобмоточный с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН), с переключением ответвления без возбуждения (ПБВ). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТДТН – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформатор силовой, трехфазный, трехобмоточный с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН), с переключением ответвления без возбуждения (ПБВ). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТДТН – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.
Диапозон мощности
Диапазон мощности: 25000÷63000 кВА.
Напряжение первичной обмотки ВН: 158кВ.
Напряжение обмотки СН: 38,5 кВ.
Климатическое исполнение: У1 или УХЛ1.
Напряжение первичной обмотки ВН: 158кВ.
Напряжение обмотки СН: 38,5 кВ.
Климатическое исполнение: У1 или УХЛ1.
Условные обозначения трансформаторов
Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
150 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
150 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Основные технические характеристики
| Технические характеристики трансформаторов типа ТДТН-25000÷63000/220-У1(УХЛ1) |
|||
| Наименование параметра |
Значение | ||
| Тип трансформатора |
ТДТН | ||
| Номинальная мощность, кВА |
25000 |
40000 |
63000 |
| Номинальное напряжение обмотки ВН, кВ |
- | ||
| Номинальное напряжение обмотки СН, кВ |
38,5 | ||
| Номинальное напряжение обмотки НН, кВ |
6,6; (11,0) | ||
| Схема и группа соединения обмоток |
Ун/Ун/Д-0-11 | ||
| Потери холостого хода, кВт |
45 | 54 | 65 |
| Потери короткого замыкания, кВт |
130 | 220 | 285 |
| Напряжение короткого замыкания ВН-СН, % | 12,5 | 12,5 | 11,0 |
| Напряжение короткого замыкания ВН-НН, % | 20 | 22,0 | 18,5 |
| Напряжение короткого замыкания СН-НН, % | 6,5 | 9,5 | 6,5 |
| Ток холостого хода, % | 0,7 | 0,5 | 0,7 |
| Габаритные размеры, мм | |||
| L - длина | 9600 | 9000 | 8400 |
| B - ширина | 5150 | 5350 | 4750 |
| Н - высота | 8050 | 7350 | 7200 |
| Масса масла, кг | 31000 | 35000 | 37400 |
| Масса транспортная, кг | 90000 | 100000 | 105500 |
| Масса полная, кг | 110000 | 115000 | 118500 |

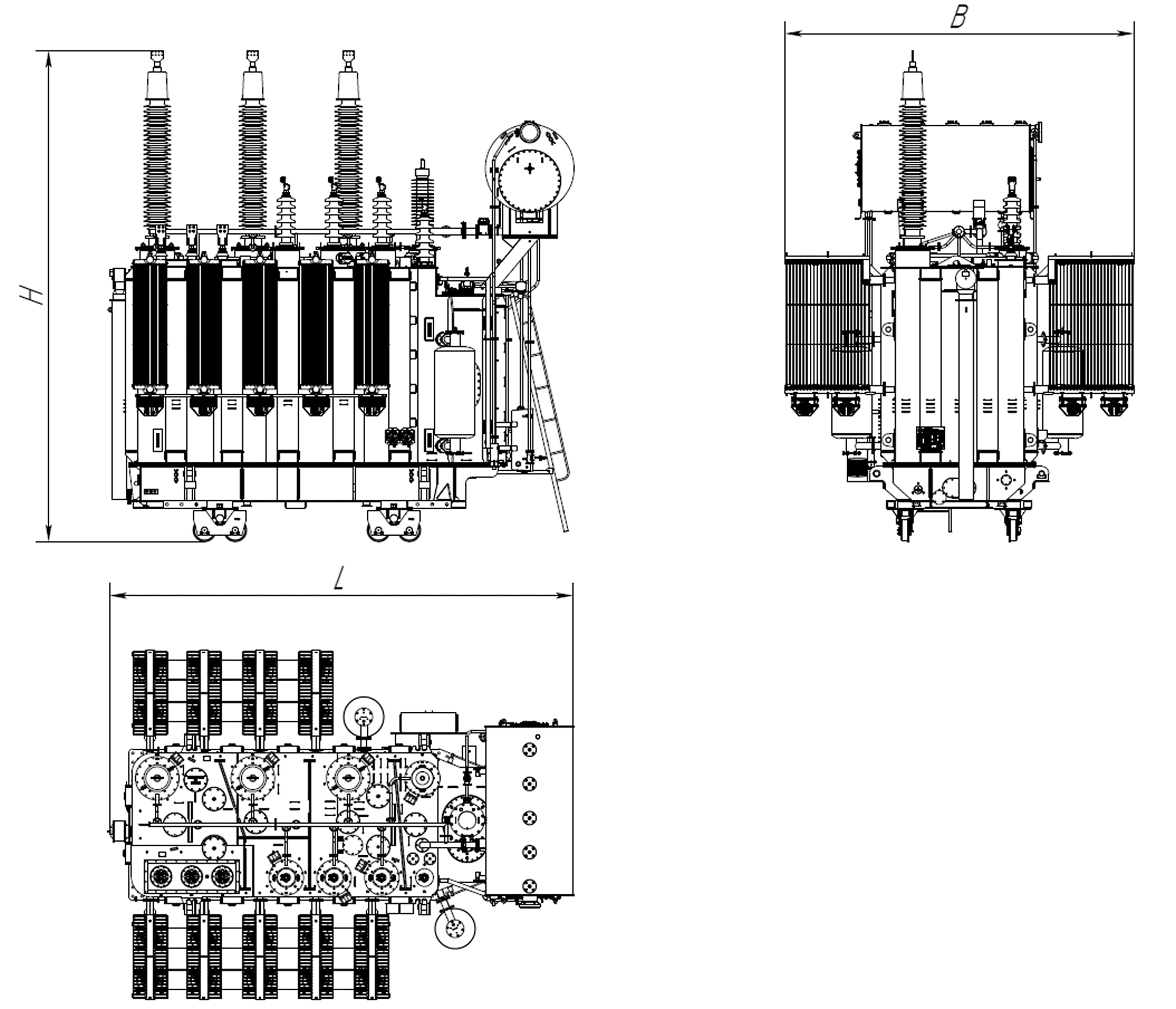

Габаритные чертежи
