Трансформатор типа ТРДЦН-63000/220-У1 энергоэффективный, с пониженными потерями
Трансформатор ТРДЦН-63000/220-У1 силовой, двухобмоточный, с расщепленными обмотками НН, с баком колокольного типа, с принудительной циркуляцией воздуха и масла, с регулированием напряжения под нагрузкой (РПН). Изготовляется для районов с умеренным климатом с температурой окружающего воздуха от - 45°С до + 40°С. Трансформатор имеет плоско шихтованную магнитную систему из высококачественной электротехнической стали. Обмотки трансформатора изготовлены из медного провода. Трансформатор соответствует требованиям ГОСТ 17544.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформатор ТРДЦН-63000/220-У1 силовой, двухобмоточный, с расщепленными обмотками НН, с баком колокольного типа, с принудительной циркуляцией воздуха и масла, с регулированием напряжения под нагрузкой (РПН). Изготовляется для районов с умеренным климатом с температурой окружающего воздуха от - 45°С до + 40°С. Трансформатор имеет плоско шихтованную магнитную систему из высококачественной электротехнической стали. Обмотки трансформатора изготовлены из медного провода. Трансформатор соответствует требованиям ГОСТ 17544.
Условные обозначения трансформаторов
Т – Трансформатор
Р – Расщепленной обмоткой
ДЦ – Принудительным дутьем
Н – Регулируемый под нагрузкой
63000 – Номинальная мощность, кВА.
220 – Класс напряжения ВН, кВ.
У1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Р – Расщепленной обмоткой
ДЦ – Принудительным дутьем
Н – Регулируемый под нагрузкой
63000 – Номинальная мощность, кВА.
220 – Класс напряжения ВН, кВ.
У1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Основные технические характеристики
| Технические характеристики трансформатора типа ТРДЦН-63000/220-У1 энергоэффективный, с пониженными потерями | |
|
Наименование |
Параметры |
|
Климатическое исполнение |
У1 |
|
Температура окружающей среды |
плюс 40°С минус 45°С |
|
Класс нагревостойкости |
Б (категория II по ГОСТ 9920) |
|
Номинальная мощность обмоток ВН/НН1-НН2, кВА |
63000/11-11 |
|
Номинальное напряжение обмотки ВН, В: |
230000 |
|
Номинальное напряжение обмотки НН1-НН2, В |
11000-11000 |
|
Номинальная частота, Гц |
50 |
|
Число фаз |
3 |
|
Схема и группа соединения обмоток |
Ун/Д-Д-11-11 |
|
Вид и диапазон регулирования на стороне ВН |
РПН в нейтрале ВН ±(12х1,0)% |
| Тип переключателя | RS 9 III 200-123/ К 14273 W или аналоги |
| Уровень внешней изоляции по ГОСТ 9920 | Б (категория II) |
| Потери холостого хода, кВт | 70,0 |
| Потери короткого замыкания, кВт | 265,0 |
| Ток холостого хода, % | 0,5 |
| Напряжение короткого замыкания на основном ответвлении, отнесенной к номинальной мощности в режиме ВН-НН, % | 11,5 |
| Напряжение короткого замыкания на основном ответвлении, отнесенной к номинальной мощности в режиме ВН-НН1(НН2), % | 21,0 |
| Напряжение короткого замыкания на основном ответвлении, отнесенной к номинальной мощности в режиме НН1-НН2, % | 28,0 |
| Тип системы охлаждения | OFAF (ДЦ) |
| Степень защиты | IP 00 |
| Встроенные трансформаторы тока: на вводе ВН (по две шт. на каждой фазе) | 600-400-300-200/5 |
| Встроенные трансформаторы тока: на вводе нейтрали (по две шт. на каждой фазе) | 600-400-300-200/5 |
| Форма катков | С ребордой |
| Напряжение питания цепей управления системы охлаждения /РПН В | Переменное 380/220 |
| Нейтраль | Заземленная |
| Передвижение | Продольно-поперечное |
| Колея, мм | 1524х3000 |
| Габаритные размеры, мм не более длина/ширина/высота | 8675/4020/6620 |
| Вводы 230 кВ | ГКТ II-45-200/2000 01; ГКТ III-60-252/2000 01 (Возможно замена) Внутренняя изоляция - сухая типа «RIP» |
| Автоконтроллер | УП-100 |
| Тип газового реле | BF-80/Q |
| Тип привода РПН | МZ-4,4 |
| Тип маслоуказателя | МС-2 |
| Тип трансформаторного масла | ГК (ВГ) |
| Масса трансформатора полная /транспортная/отправочная без масла, кг, не более | 102800/91800/64400 |
| Масса масла, кг, не более | 27400 |
| Масло, подлежащее доливке, кг, не более (Заводом не поставляется) | 3600 |
| Силикагель для фильтра термосифонного, кг, не более (Заводом не поставляется) | 160 |
| Тип упаковки и способ транспортировки | Частичная, ж/д транспортом |
| Сейсмостойкость баллов по шкале MSK-64 | 8 |
| Тип охладителей | Вентиляторы |
| Длина пути утечки внешней изоляции по ГОСТ 9920, см/кВ | Не менее 2,25 |

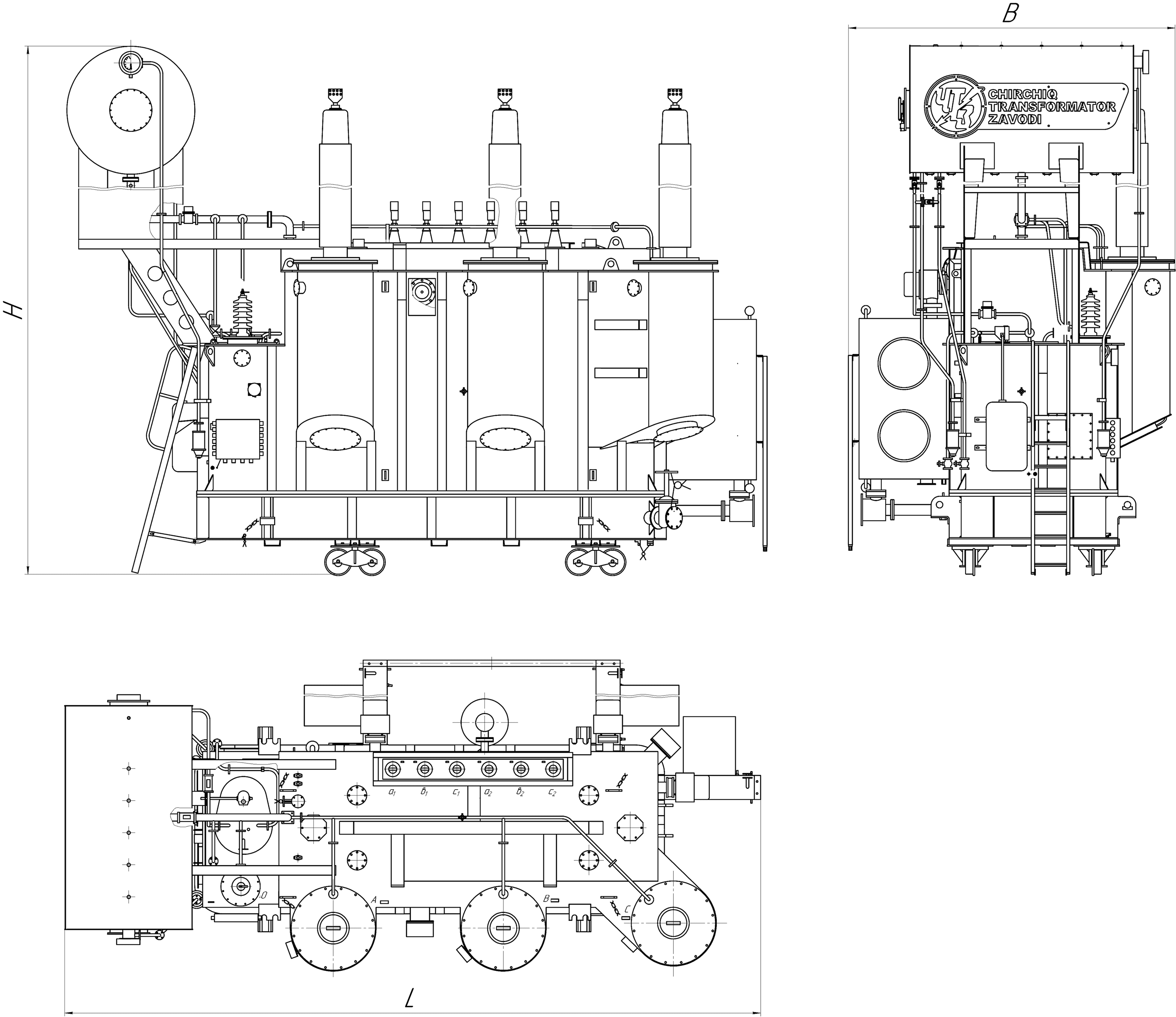

Габаритные чертежи
