Трансформаторы силовые трехобмоточные с РПН типа ТДТН-16000÷63000/150-У1(УХЛ1)

Описание
Диапазон
Обозначения
Характеристики
Чертежи

Описание

Трансформатор силовой, трехфазный, трехобмоточный с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН), с переключением ответвления без возбуждения (ПБВ). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТДТН – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Диапозон мощности

Диапазон мощности: 16000÷63000 кВА.
Напряжение первичной обмотки ВН: 158 кВ.
Напряжение обмотки СН: 38,5 кВ.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
150 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов типа ТДТН-16000÷63000/150-У1(УХЛ1)
Наименование параметра	Значение
Тип трансформатора	ТДТН
Номинальная мощность, кВА	16000	25000	40000	63000
Номинальная мощность, кВА	16000	25000	40000	63000
Номинальное напряжение обмотки ВН, кВ	158
Номинальное напряжение обмотки СН, кВ	38,5
Номинальное напряжение обмотки НН, кВ	6,6 (11,0)
Схема и группа соединения обмоток	Ун/Ун/Д-0-11 (Ун/Д/Д-11-11)
Потери холостого хода, кВт	19	28,5	39	55
Потери короткого замыкания, кВт	93	145	200	285
Напряжение короткого замыкания ВН-СН, %	10,5	10,5	10,5	10,5
Напряжение короткого замыкания ВН-НН, %	17,5	18	18,5	19
Напряжение короткого замыкания СН-НН, %	6,5	6,5	7,0	7,5
Ток холостого хода, %	0,6	0,5	0,6	0,5
Габаритные размеры, мм
L - длинна	6400	6342	7200	6900
B - ширина	3800	3981	4800	4950
Н - высота	6200	5055	6600	6150
Масса масла, кг	14000	14000	24500	21500
Масса транспортная, кг	43500	48050	75000	85000
Масса полная, кг	50000	56100	83000	98300

Габаритные чертежи

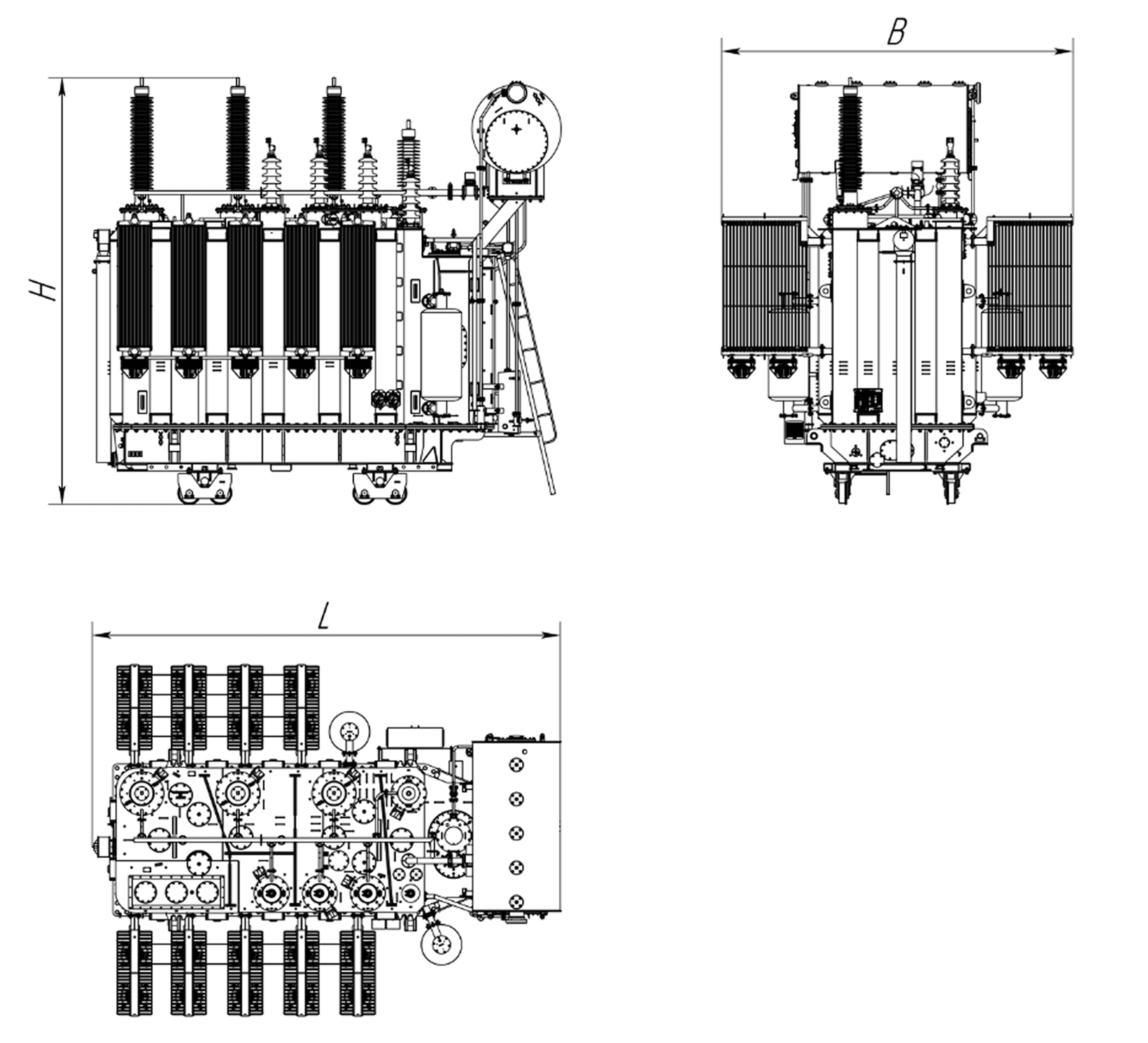

Габаритный чертёж: Трансформаторы силовые трехобмоточные с РПН типа ТДТН-16000÷63000/150-У1(УХЛ1)
