Трансформаторы силовые двухобмоточные с расщепленной обмоткой НН, с РПН типа ТРДН-16000÷63000/150-У1(УХЛ1)

Описание
Диапазон
Обозначения
Характеристики
Размеры
Чертежи

Описание

Трансформатор силовой, трехфазный, двухобмоточный с расщепленной обмоткой НН, с естественной циркуляцией масла и принудительной циркуляцией воздуха с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТРДН – обеспечит потребителю надежное электроснабжение в течение всего срока эксплуатации.

Диапозон мощности

Диапазон мощности: 16000÷63000 кВА.
Напряжение первичной обмотки ВН: 158 кВ.
Напряжение вторичной обмотки НН: 6,3 кВ.
Климатическое исполнение: У1 или УХЛ1

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Р – С расщепленной обмоткой НН.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
150 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформатора ТРДН мощностью 32000 кВА  со стандартными потерями
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери, Вт		Напряжение короткого замыкания, %	Ток холостого хода, %
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Холостого хода	Короткого замыкания	Напряжение короткого замыкания, %	Ток холостого хода, %
16000	158	Ун/Д-Д-11-11	16000	88000	20,0	0,8
32000	158	Ун/Д-Д-11-11	159900	171900	20,5	0,7
63000	158	Ун/Д-Д-11-11	43000	235000	17,8	0,55

Габаритные и установочные размеры

Габаритные размеры трансформатора
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Расстояние между средними линиями швеллера		Масса масла, кг	Масса полная, кг
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	По поперечной оси, (A) мм	По продольной оси, (А1) мм	Масса масла, кг	Масса полная, кг
16000	5800	4220	5300	2000	1524	11200	42400
32000	6310	4450	6000	2000	1524	15090	58500
63000	6900	4850	6250	2500	1524	21750	95325

Габаритные чертежи

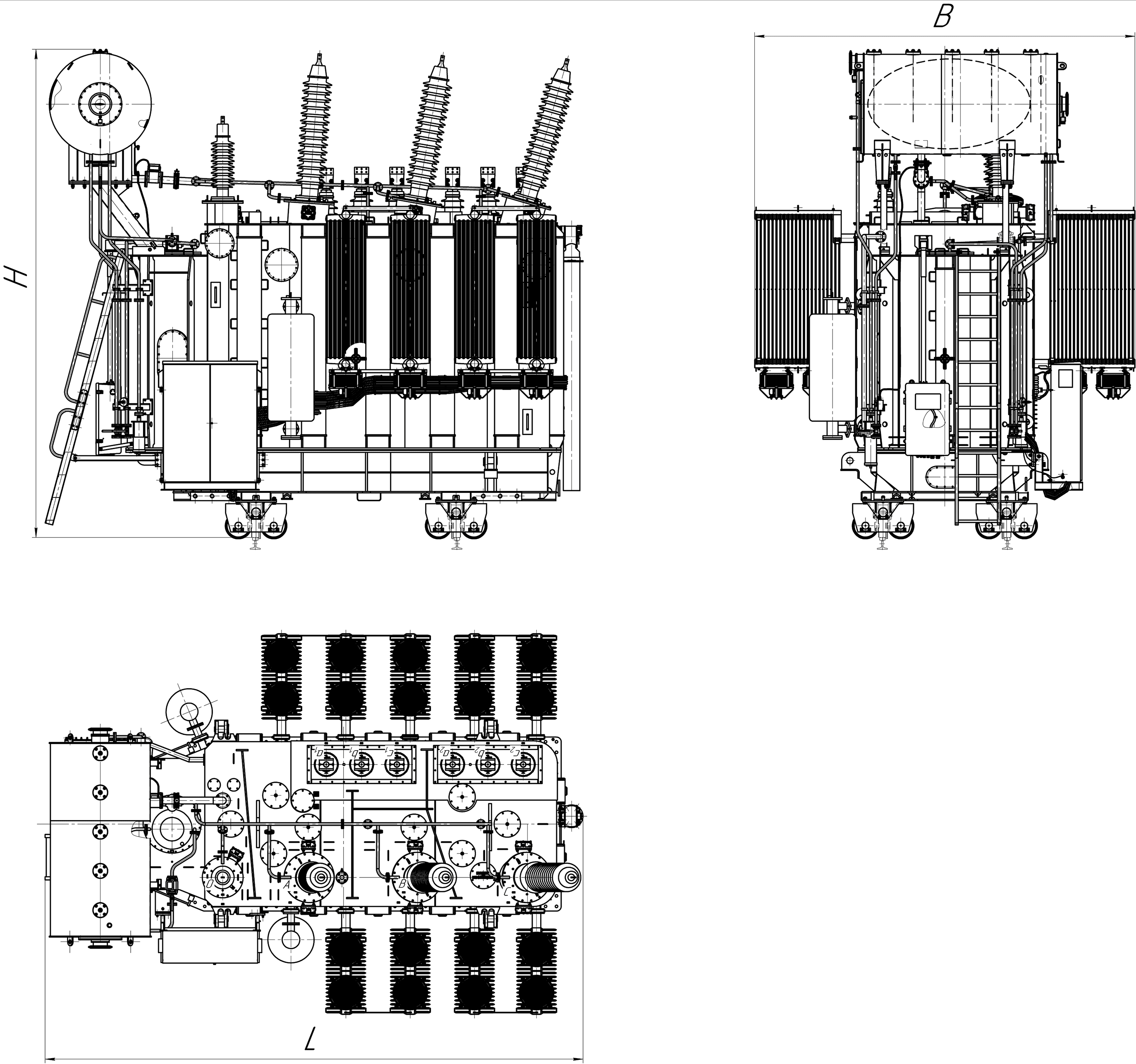

Габаритный чертёж: Трансформаторы силовые двухобмоточные с расщепленной обмоткой НН, с РПН типа ТРДН-16000÷63000/150-У1(УХЛ1)
