Трансформаторы силовые двухобмоточные, передвижные на салазках, типа ТМНП-2500÷6300-У1(УХЛ1)
Трансформаторы силовые, трехфазные, двух-обмоточные, с естественной циркуляцией масла, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в системах передачи электроэнергий, обеспечивая при этом минимальные электрические потери в линиях электропередач. Трансформаторы передвижные на салазках. Применение трансформатора типа ТМНП - позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.
Узнать стоимость
Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.
Отправить запросОписание
Трансформаторы силовые, трехфазные, двух-обмоточные, с естественной циркуляцией масла, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в системах передачи электроэнергий, обеспечивая при этом минимальные электрические потери в линиях электропередач. Трансформаторы передвижные на салазках. Применение трансформатора типа ТМНП - позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.
Диапозон мощности
Диапазон мощности: 2500÷6300 кВА.
Напряжение первичной обмотки ВН: 35 кВ.
Климатическое исполнение: У1 или УХЛ1.
Напряжение первичной обмотки ВН: 35 кВ.
Климатическое исполнение: У1 или УХЛ1.
Условные обозначения трансформаторов
Т – Трансформатор трехфазный.
М – Охлаждение масляное с естественной циркуляцией масла и воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
П – Передвижной на салазках.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
М – Охлаждение масляное с естественной циркуляцией масла и воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
П – Передвижной на салазках.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.
Основные технические характеристики
|
Основные технические характеристики ТМНП-2500÷6300/35У1 (УХЛ1)
|
||||||||
|
Тип трансформатора
|
Номинальная мощность, кВА
|
Номинальное напряжение, кВ
|
Схема и группа соединения обмоток
|
Потери, кВт
|
Напряжение короткого замыкания, %
|
Ток холостого хода, %
|
||
| ВН | НН |
Холостого хода
|
Короткого замыкания
|
|||||
|
ТМНП-2500/35
|
2500
|
35
|
11; 6,3
|
Ун/Д-11
|
4,1
|
23,5
|
6,5
|
0,8
|
|
ТМНП-4000/35
|
4000
|
35
|
11; 6,3
|
Ун/Д-11
|
5,6
|
33,5
|
6,5
|
0,5
|
|
ТМНП-6300/35 |
6300
|
35
|
11; 6,3
|
Ун/Д-11
|
8,0
|
46,5
|
7,5
|
0,3
|
Габаритные и установочные размеры
| Габаритные размеры трансформаторов |
|||||||||||||
| Тип трансформатора |
Габаритные размеры, мм |
Масса, кг | |||||||||||
| L | B | H | H1 | H2 | H3 | N | K | b | b1 | Полная | Трансп. | Масла | |
|
ТМНП-2500/35 |
3200 |
2300 | 3330 | 2020 | 280 | 723 | 400 | 200 | 280 | 205 | 9145 | 7700 | 2120 |
|
ТМНП-4000/35
|
3400 | 3190 | 3550 | 2390 | 275 | 723 | 400 | 240 | 285 | 230 | 11498 | 9418 | 2980 |
|
ТМНП-6300/35
|
4200 | 3230 | 3800 | 2660 | 275 | 723 | 400 | 240 | 310 | 260 | 14995 | 11505 | 3300 |

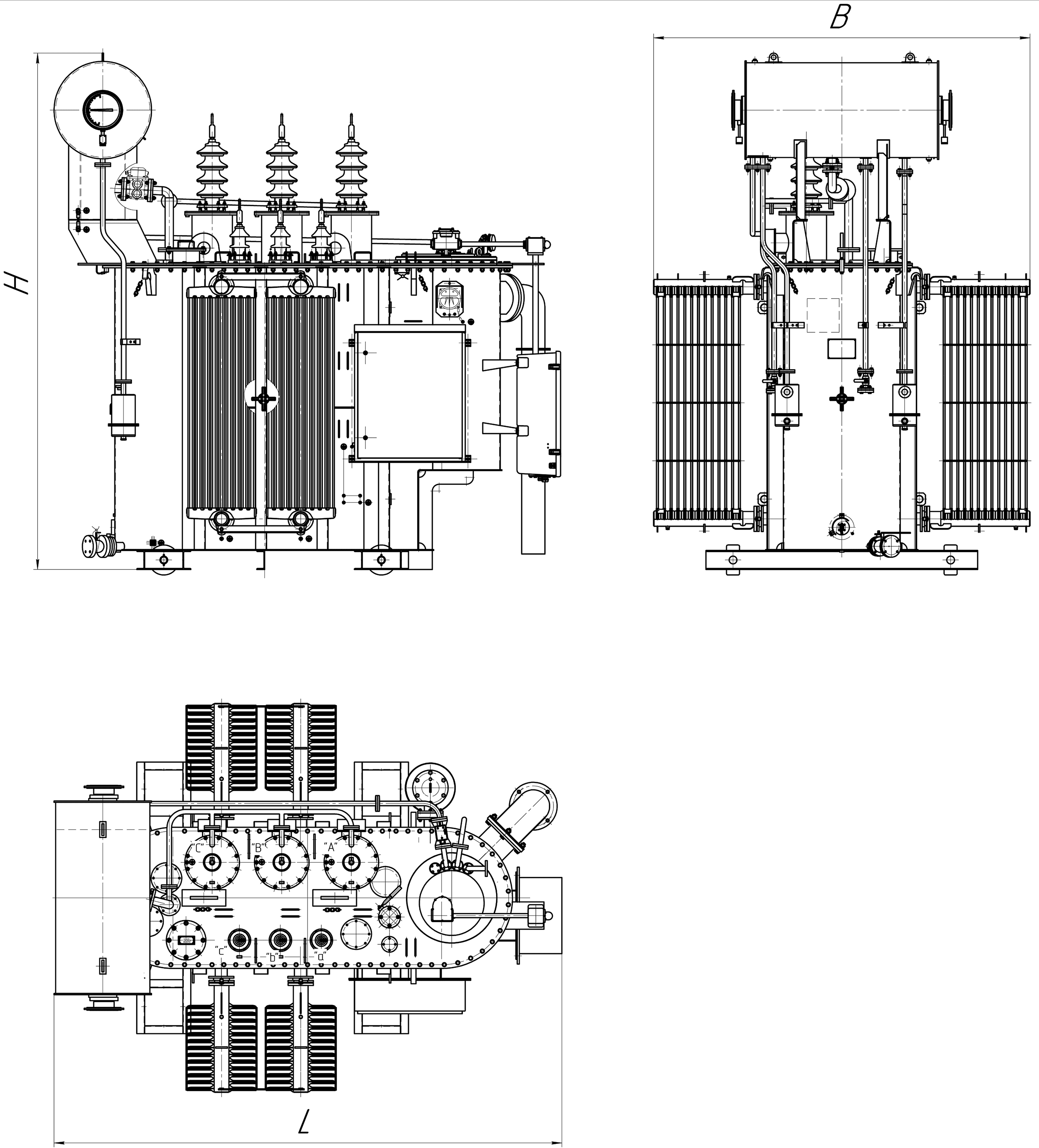

Габаритные чертежи
Трансформаторы силовые, трехфазные, двух-обмоточные, с естественной циркуляцией масла, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в системах передачи электроэнергий, обеспечивая при этом минимальные электрические потери в линиях электропередач. Трансформаторы передвижные на салазках. Применение трансформатора типа ТМНП - позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.
